補助線を作図する

補助線を使って屋根伏図を作図できます。

補助線モードを開く

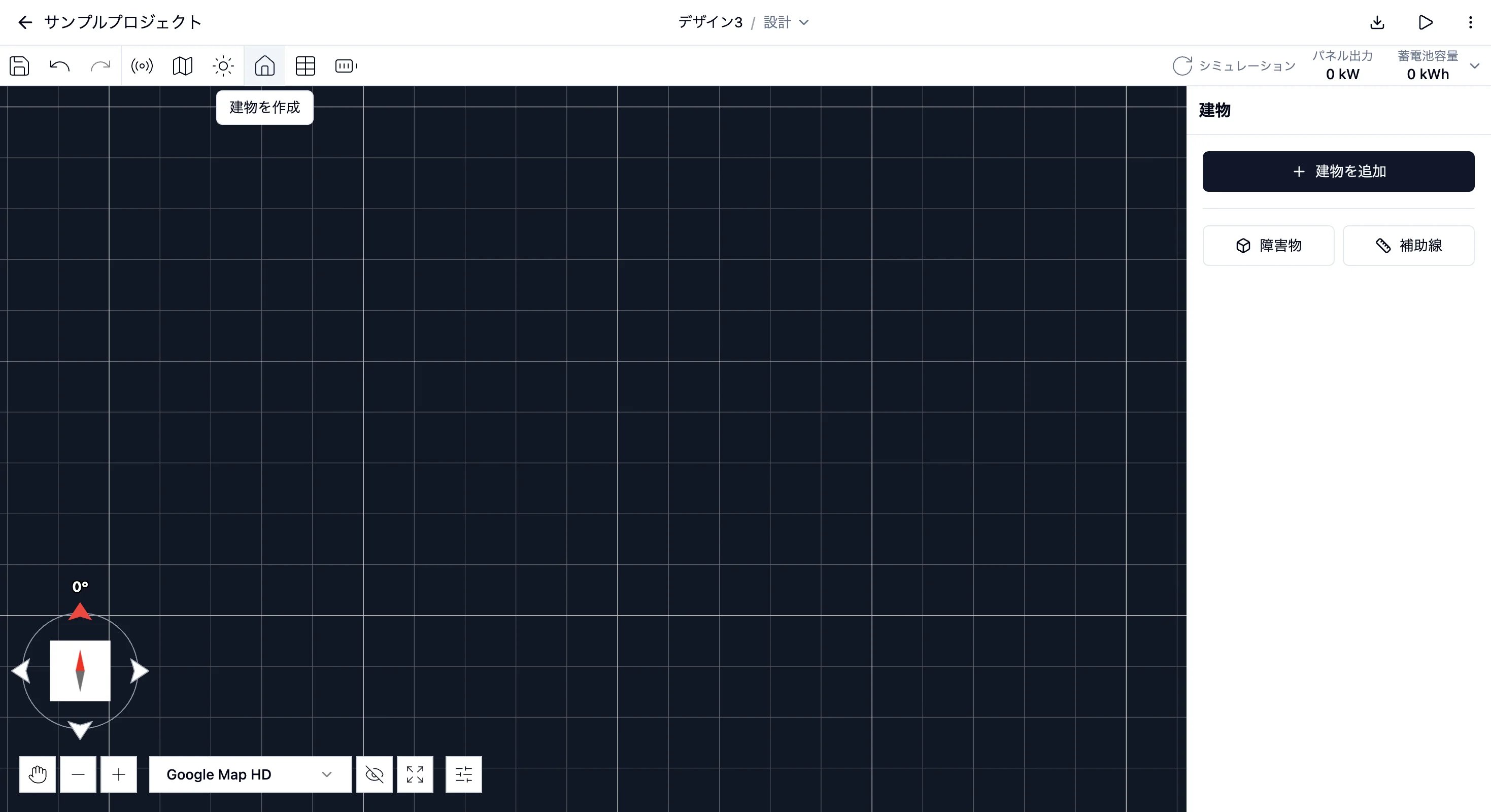

ツールバーの建物アイコンをクリックすると、作図メニューが表示されます。

「補助線を記入」をクリックすると、補助線モードに切り替わります。

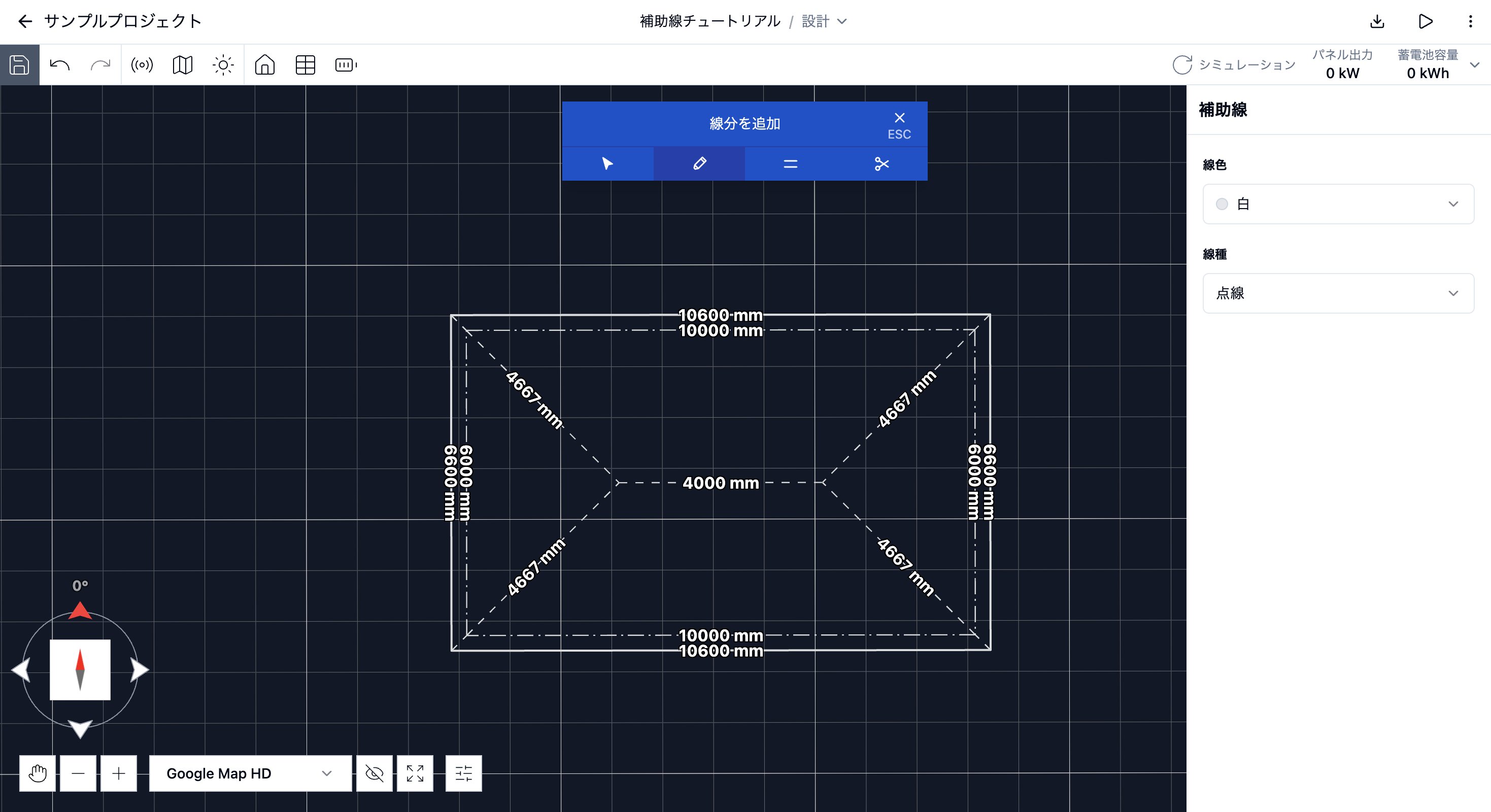

補助線モードでは、以下のツールを利用できます。バナーのアイコンをクリックして、使用するツールを切り替えます。

線分選択ツールでは、選択した線分の移動、線色・線種の変更、削除ができます。線分をクリックして選択します。複数の線分を選択するには、Shiftを押しながら、線分をクリックするか選択範囲をドラッグします。

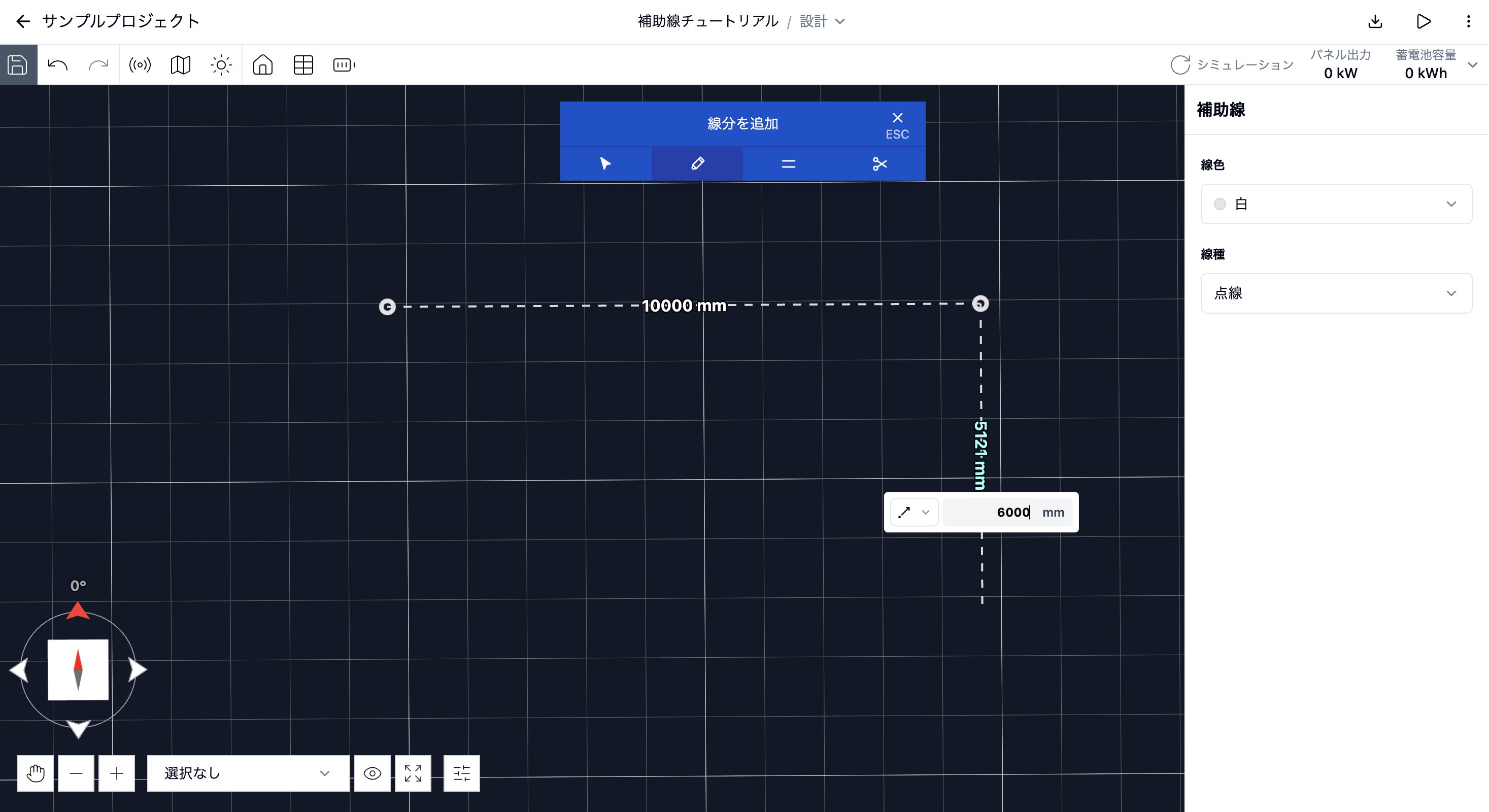

線分追加ツールでは、始点と終点をクリックして補助線を追加します。建物の作図と同じように、Shiftで角度を固定したり、寸法を指定したりできます。

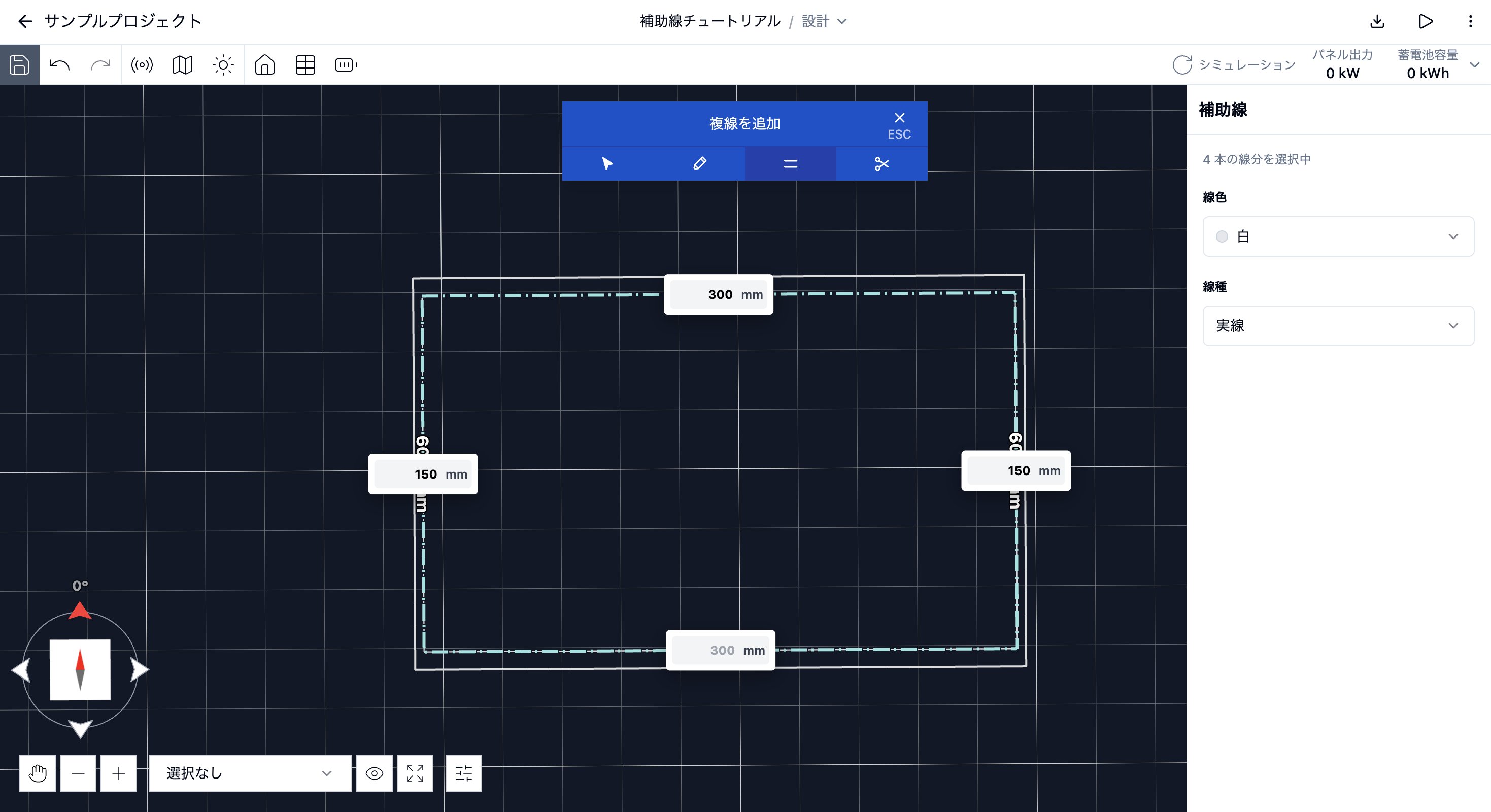

複線追加ツールでは、選択した線分を基準に平行な線分を追加します。基準にする線分を選択します。線分ごとにオフセット距離を入力し、Enterを押すと、複線が追加されます。

線分切断ツールでは、交点で区切られた線分をクリックして削除します。
