パワーコンディショナを選択する

​

パワーコンディショナを選択する

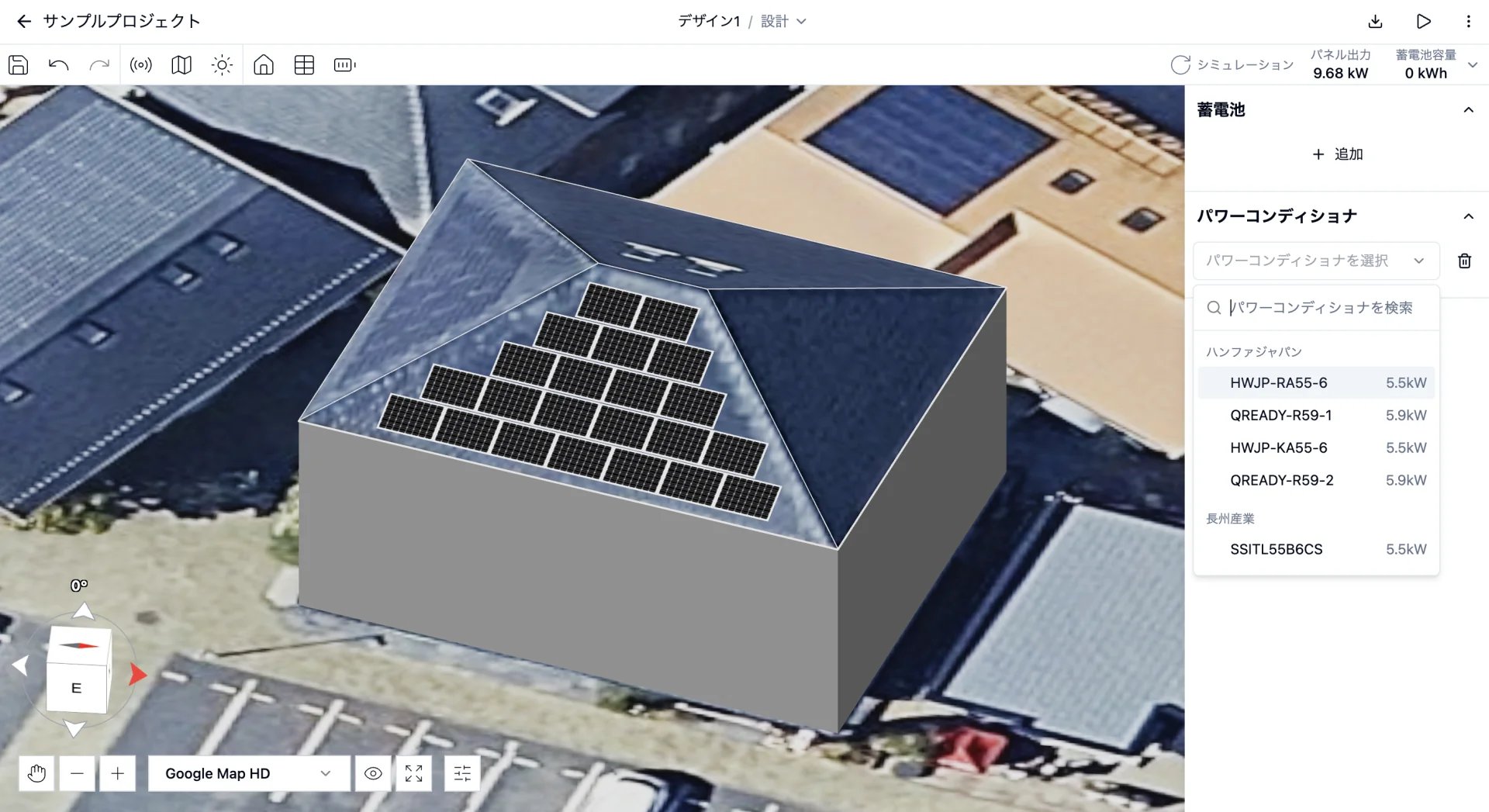

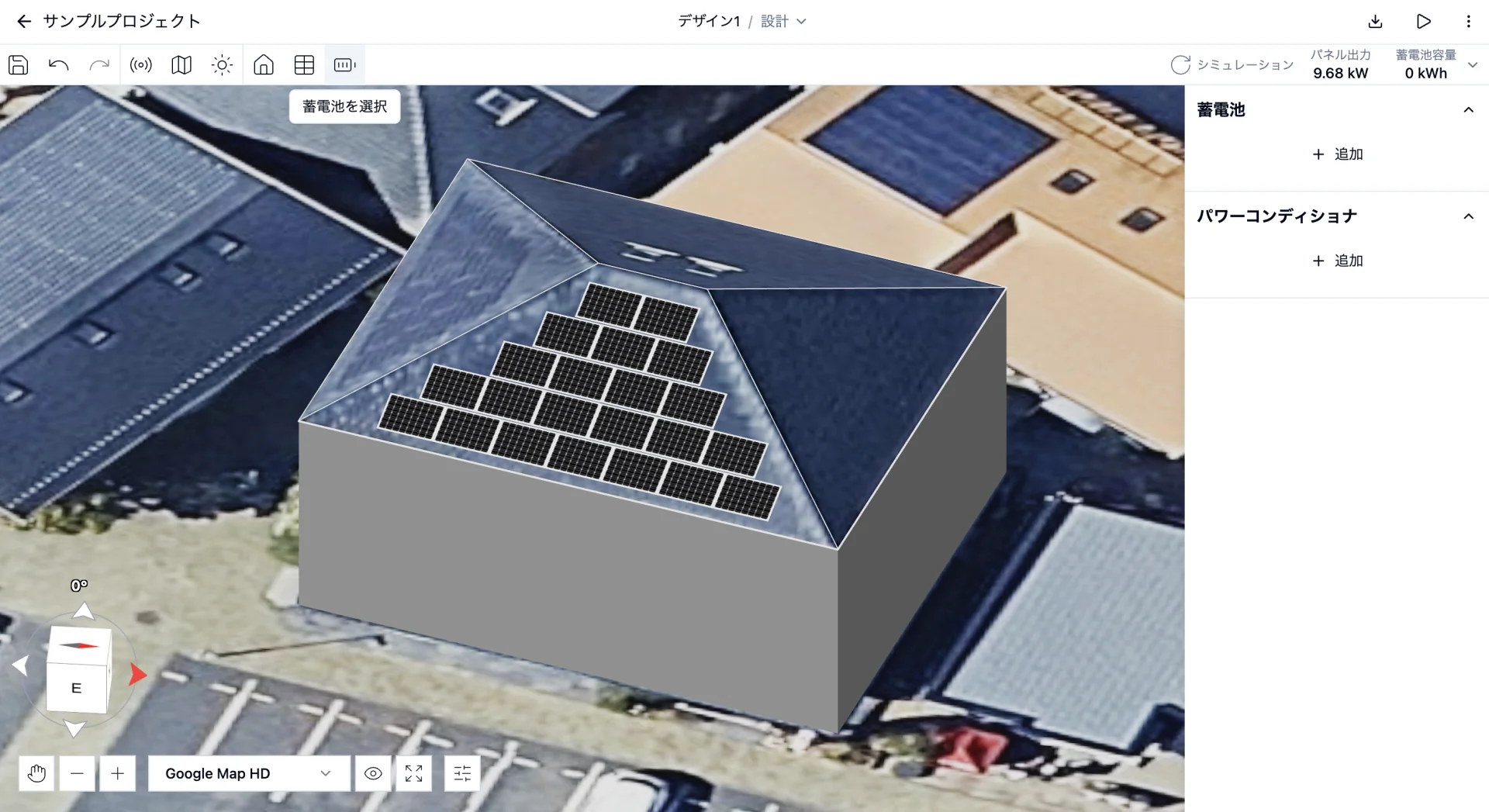

ツールバーの電池アイコンをクリックすると、蓄電池とパワーコンディショナの選択画面に変わります。 パワーコンディショナの「追加」をクリックし、セレクトボックスからパワーコンディショナを選択します。 複数台設置する場合は、この操作を繰り返します。 表示される選択肢は、パワーコンディショナの設定で変更できます。

​

パネルと接続する

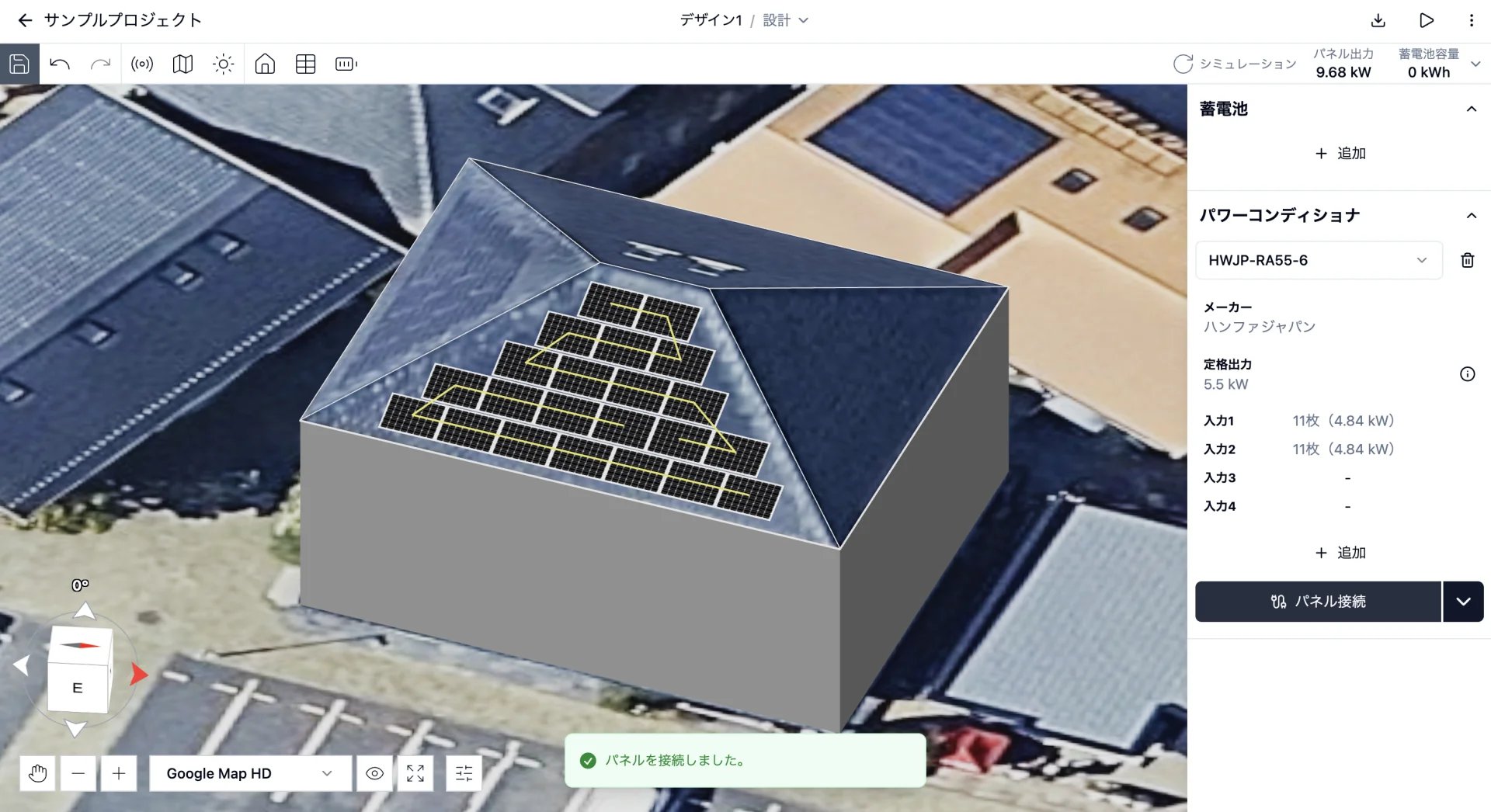

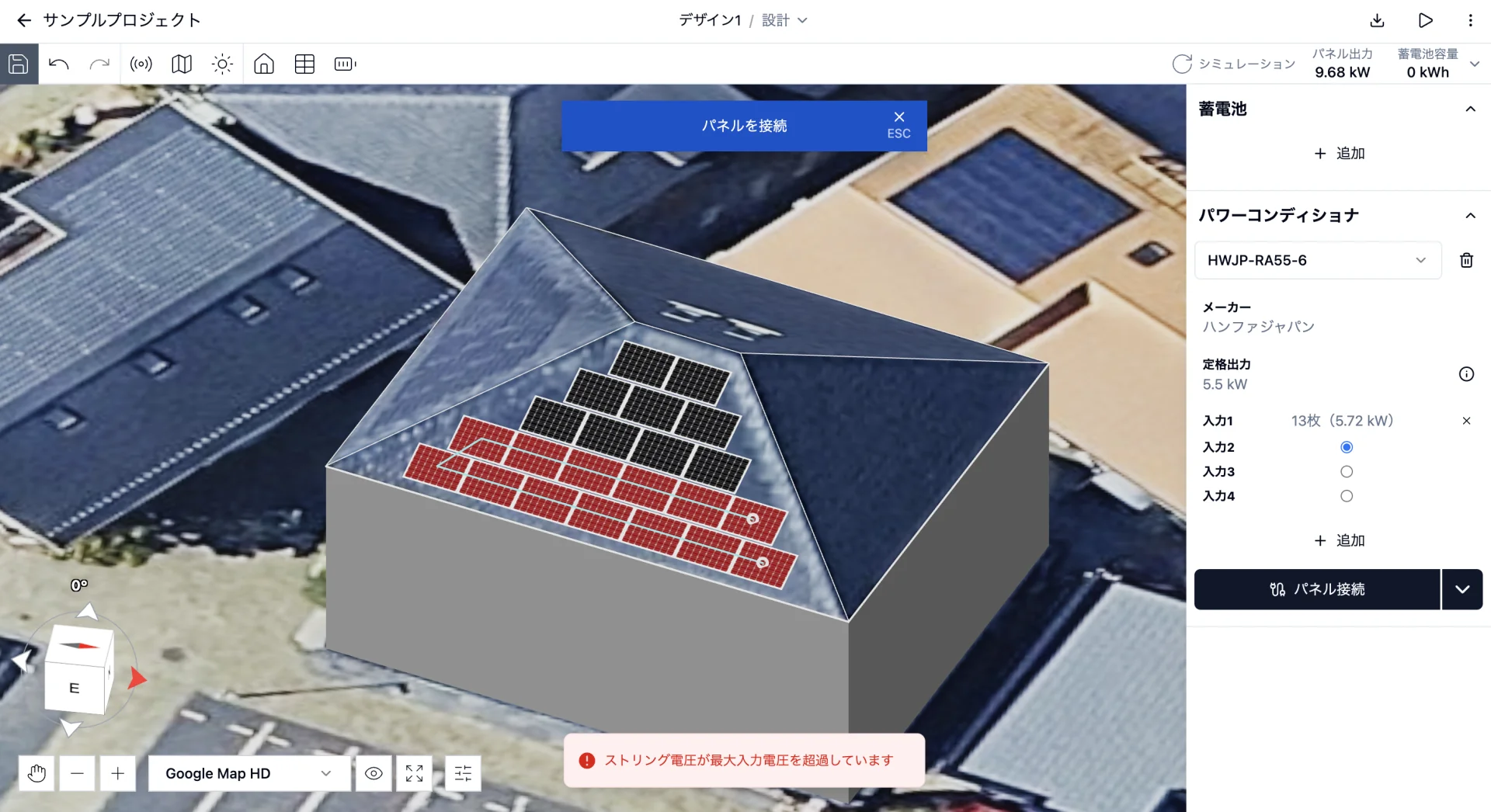

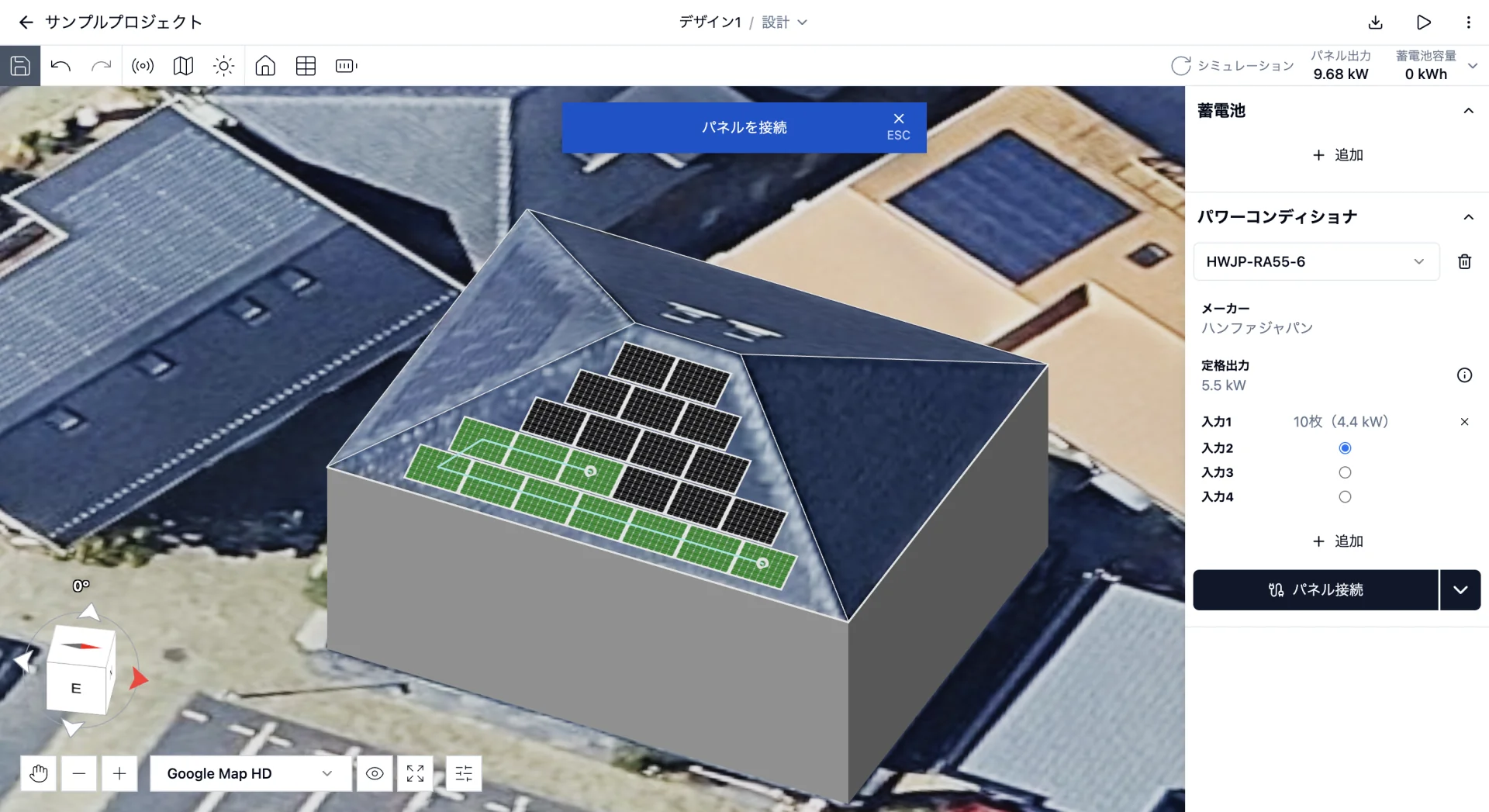

「パネル接続」をクリックすると、太陽光パネルがパワーコンディショナの各入力に接続されます。 接続を変更する場合は、「パネル接続」の右側にあるメニューから「編集」を選択します。 配線をドラッグして変更できます。入力のラジオボタンを選ぶことで、入力先を切り替えることも可能です。 パネルの最大接続枚数などの条件は、パワーコンディショナの最大入力電圧などのスペックに従って計算されます。パワーコンディショナに回路構成表を設定することで、接続可能枚数を明示的に指定することも可能です。

​

シミュレーションする

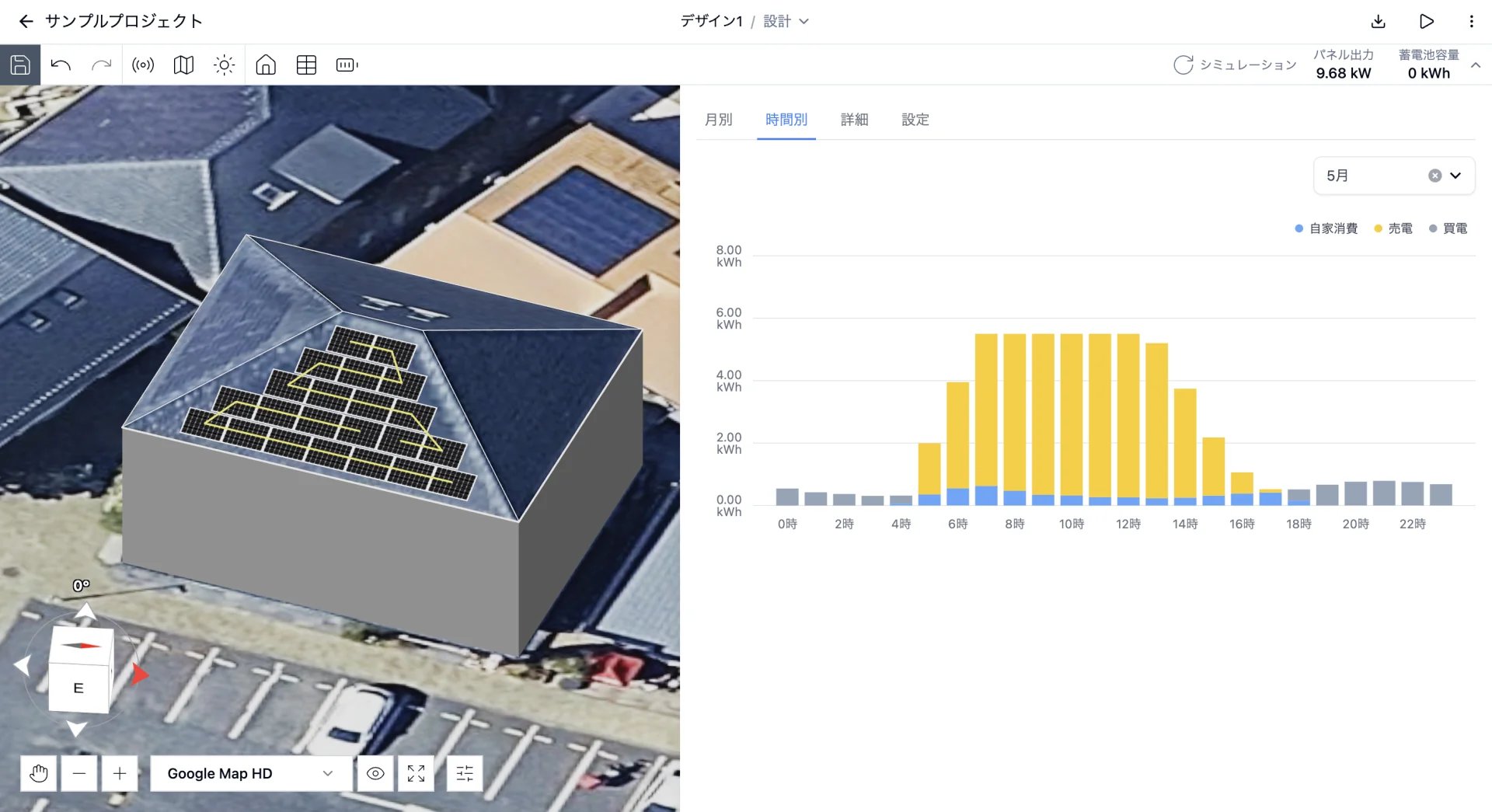

パワーコンディショナの定格出力を超える発電量が、ピークカットされていることを確認できます。
