建物の外周線や補助線を、寸法を指定して作図できます。

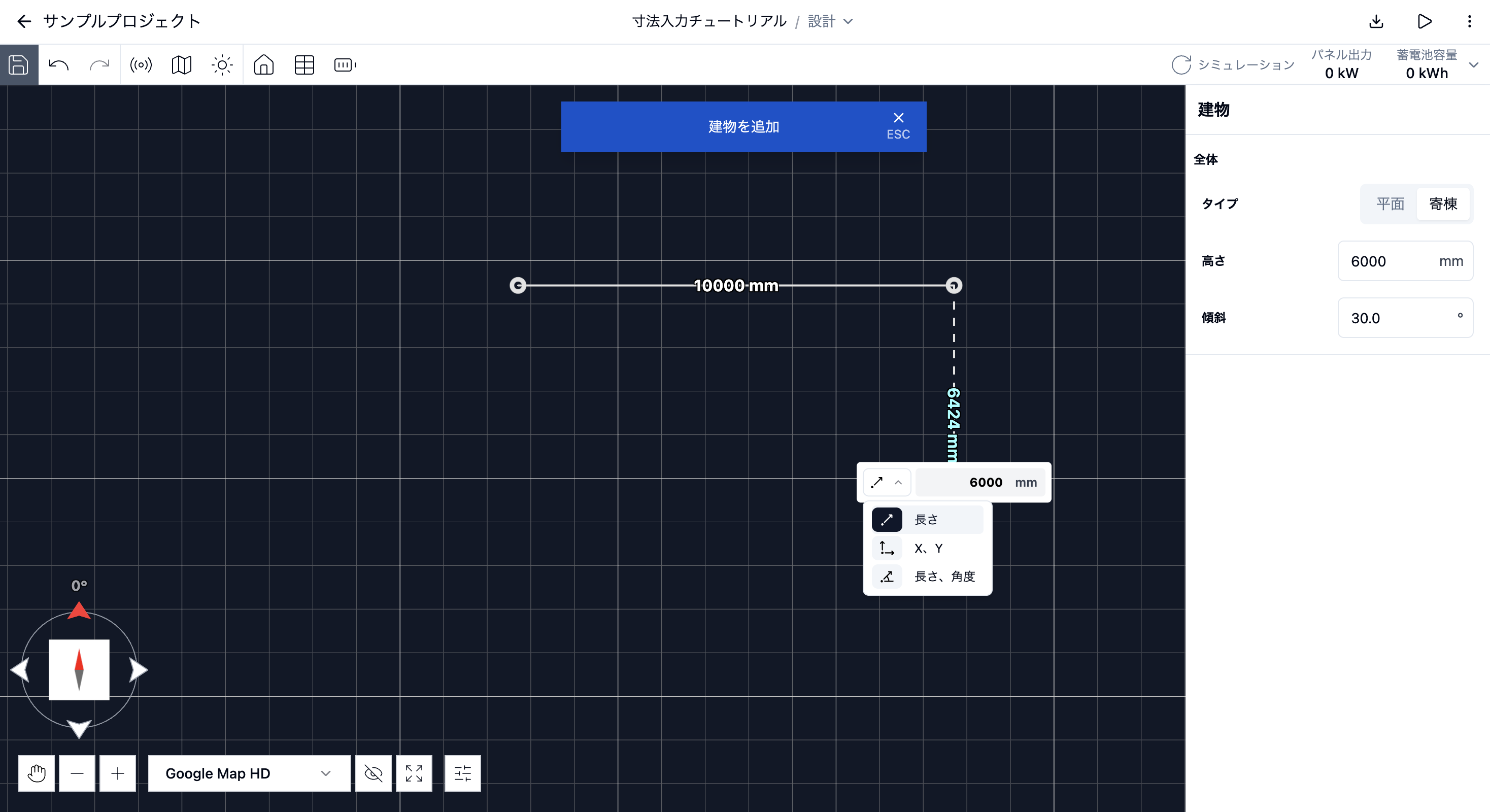

入力ボックスを開く
線分の作図中にキーボードで数値を入力すると、寸法の入力ボックスが開きます。 入力ボックスでは、次の3種類の入力方法を選択できます。

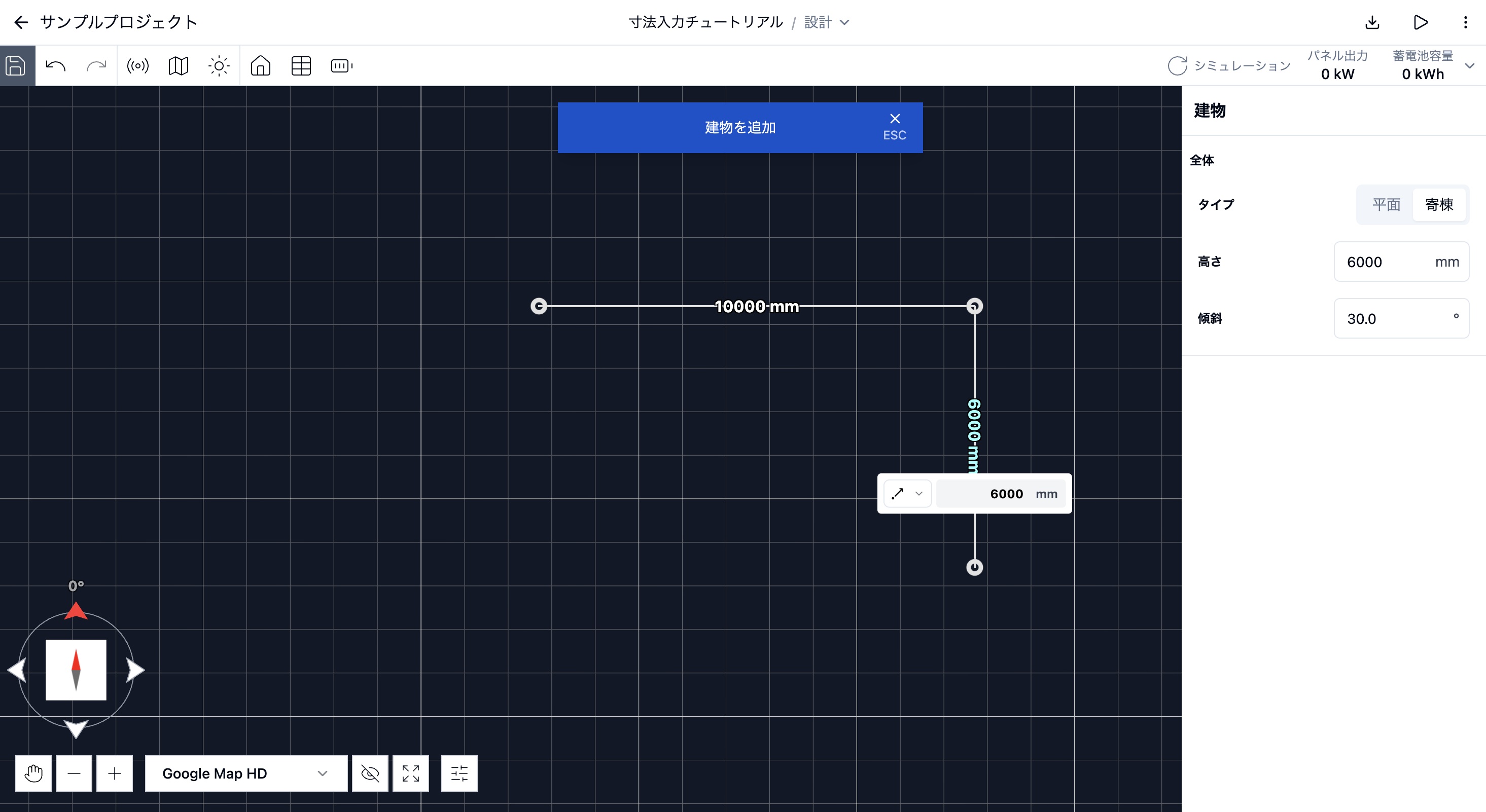

長さを指定する
辺の長さが分かっている場合に使用します。 線分の方向は、カーソルの方向で決まります。

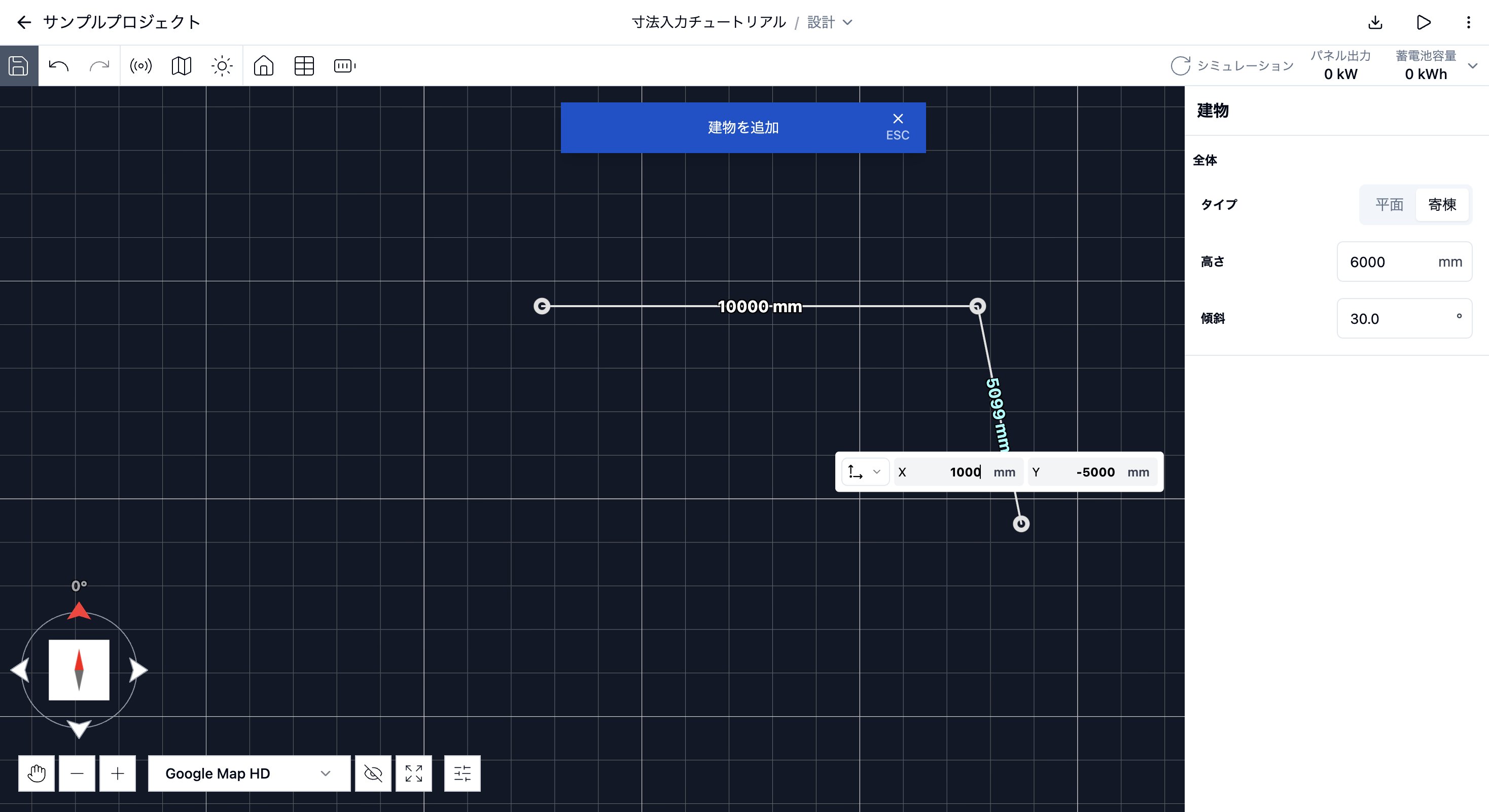

X、Yを指定する
直前の点からのX方向（右）とY方向（上）の距離が分かっている場合に使用します。 左側または下側に配置する場合は、負の値を入力します。

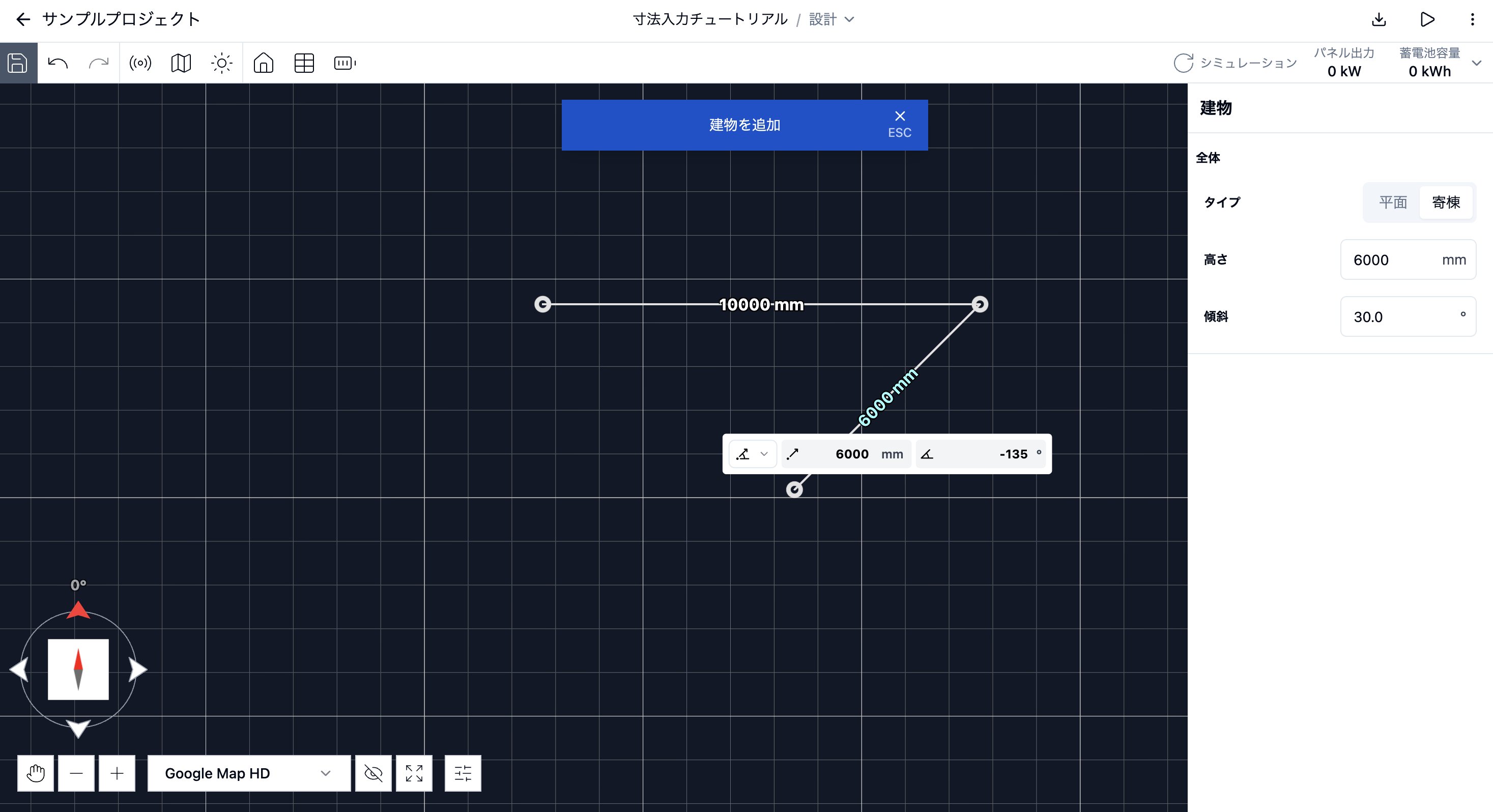

長さと角度で指定する
辺の長さと角度が分かっている場合に使用します。 角度はX軸方向を0度として反時計回りで指定します。
