図面をアップロードする

図面ファイルをアップロードし、エディタに表示できます。

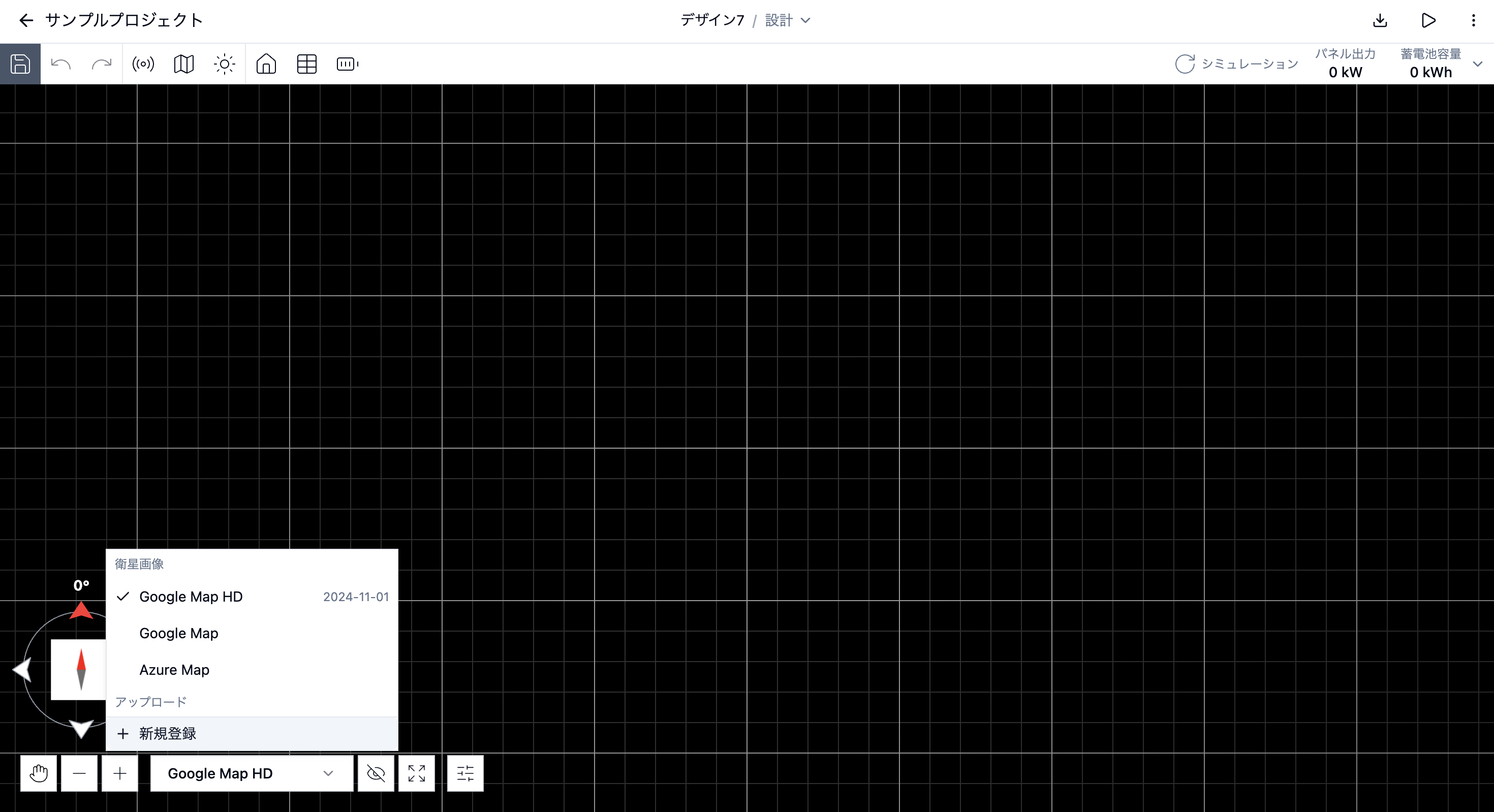

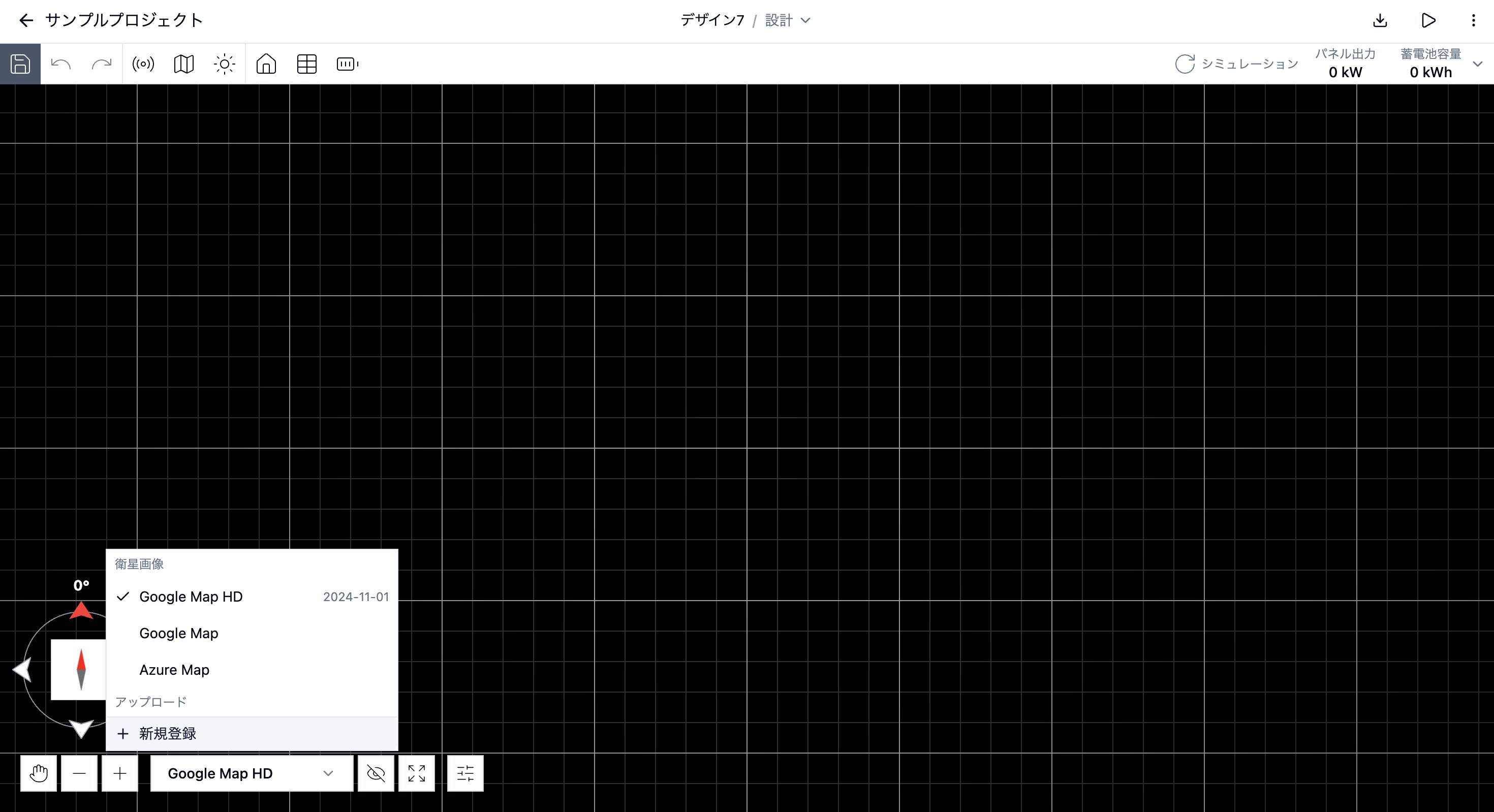

画面左下の画像選択メニューを開き、アップロード > 新規登録を選択します。パソコンから図面ファイルを選ぶと、アップロードが始まります。

以下のファイル形式をサポートしています。

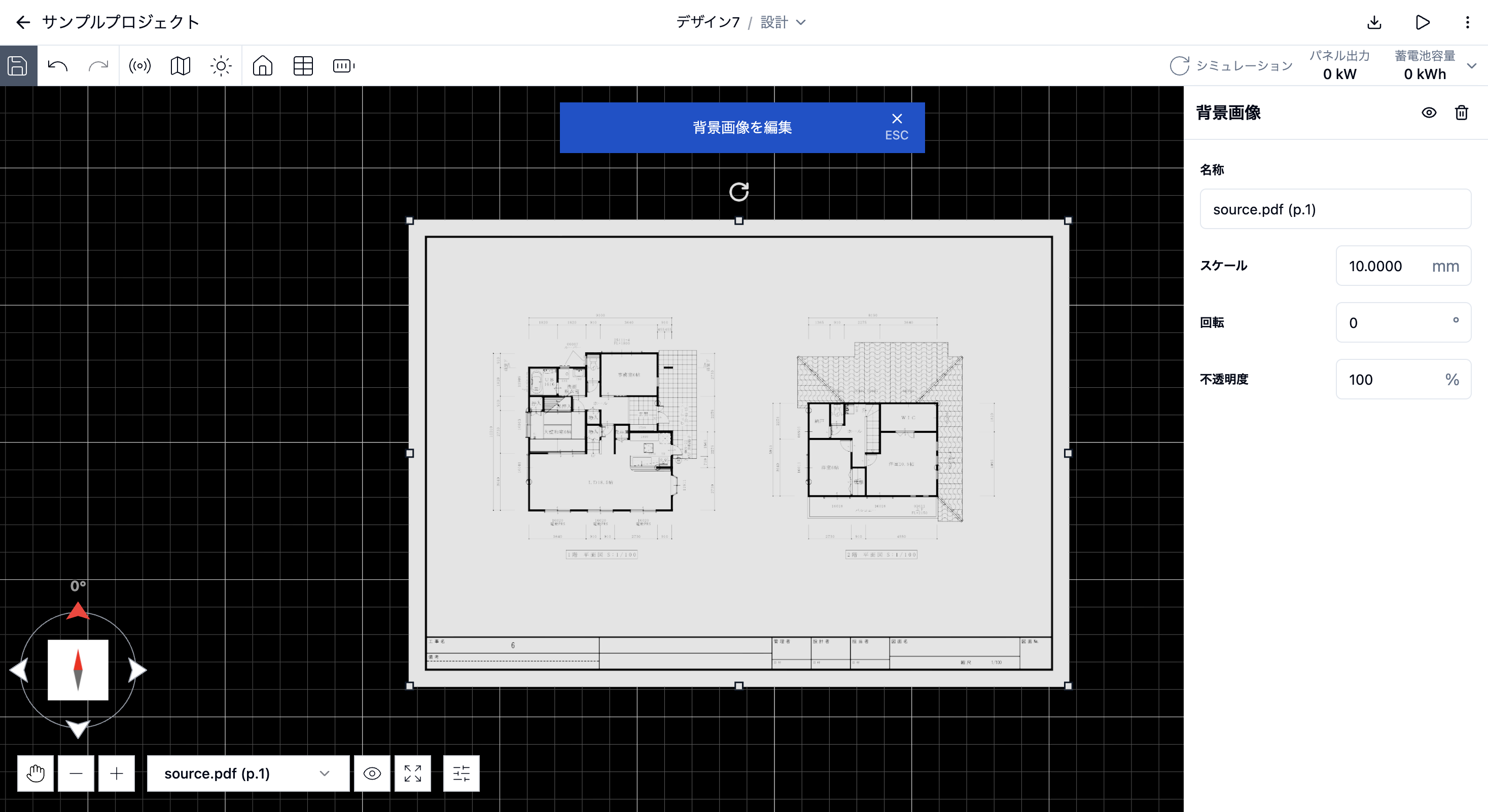

アップロードが完了すると、図面がエディタに表示され、図面編集モードに切り替わります。

図面を編集する

図面編集モードでは、アップロードした図面のスケール・角度調整が可能です。画面左下のセレクトボックスを開き、図面名の右側にある編集アイコンをクリックします。

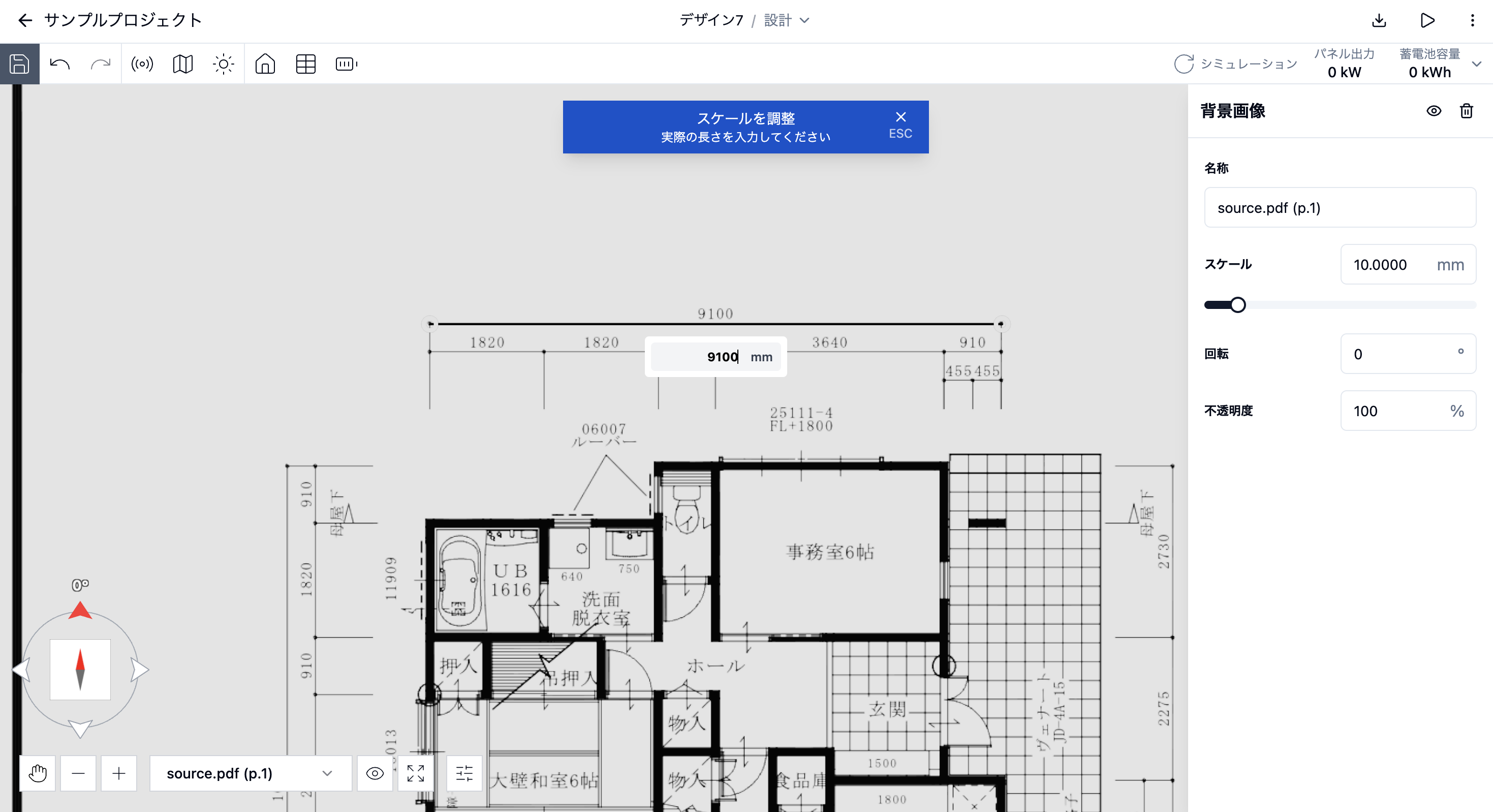

図面編集モードで、画面右側のスケール入力欄をクリックします。図面上で2点を選択し、2点間の実際の距離を入力します。入力した距離に合わせて、図面のスケールが自動で調整されます。

CADファイルは、座標値をmmとして読み込むため、スケール調整は不要です。

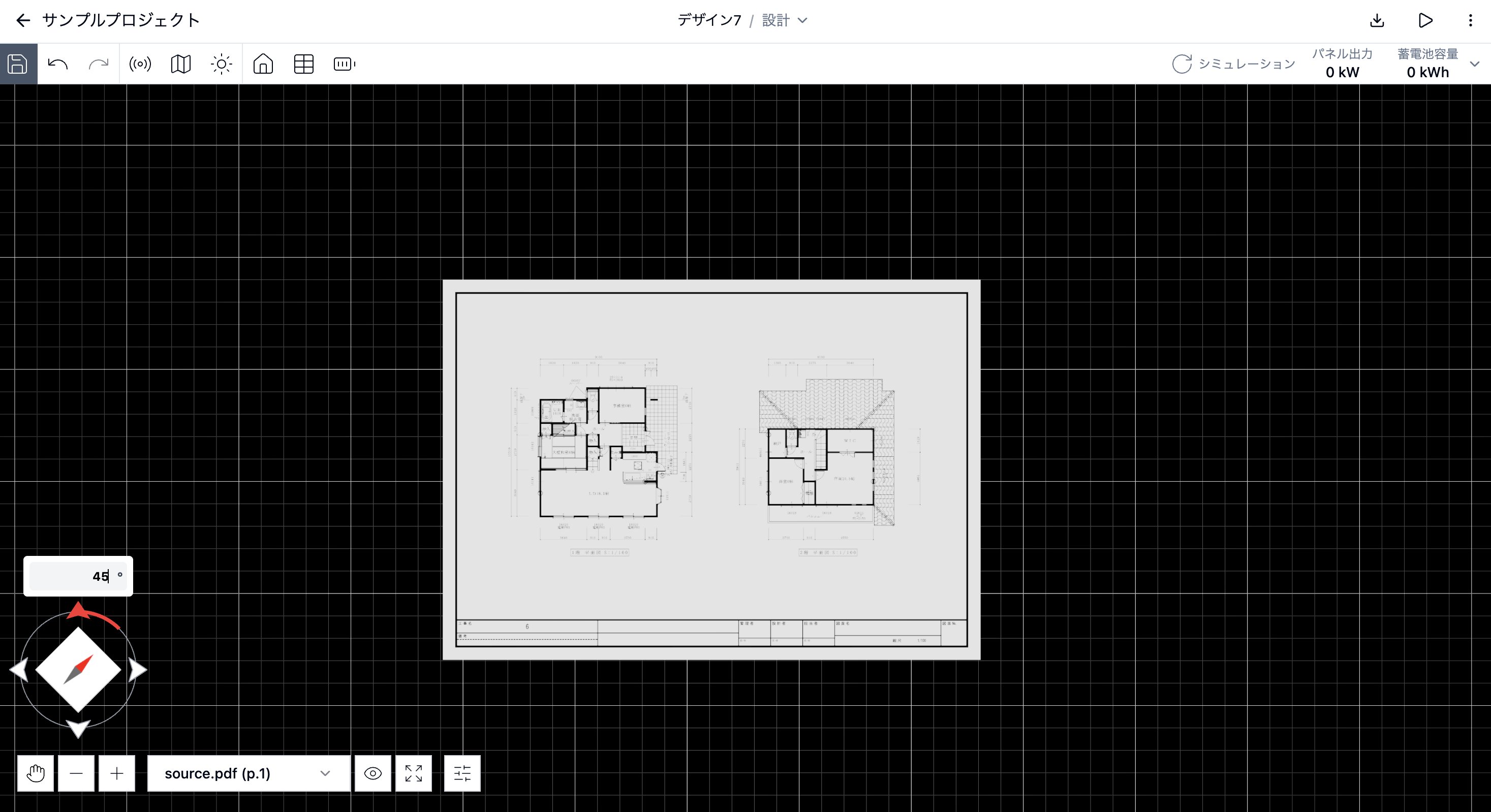

図面に記載された方位とエディタのコンパスが一致しない場合は、次のいずれかの方法で角度を合わせます。

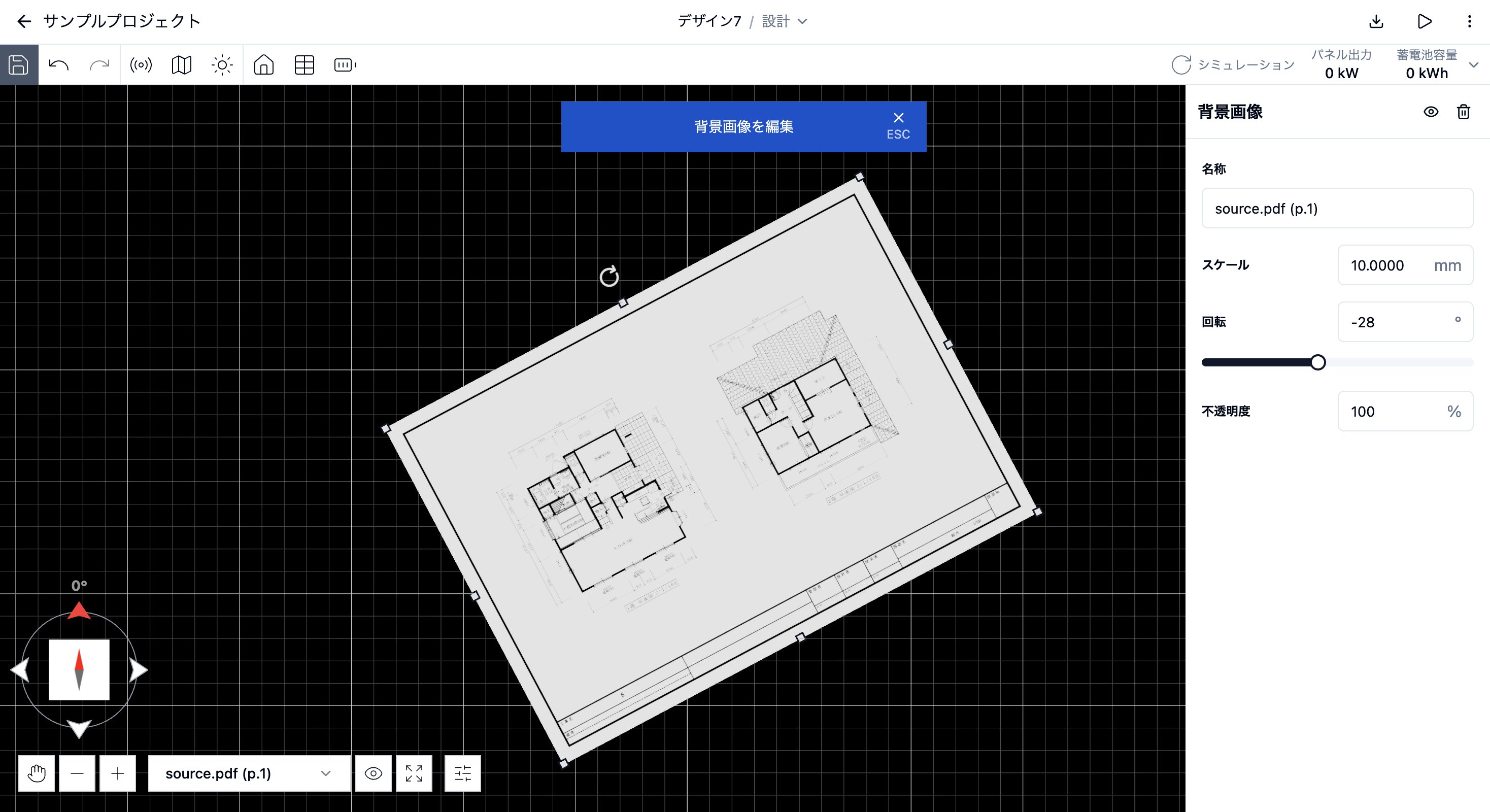

図面を回転し、図面上の方位をエディタのコンパスに合わせます。画面右側の回転欄で角度を指定します。

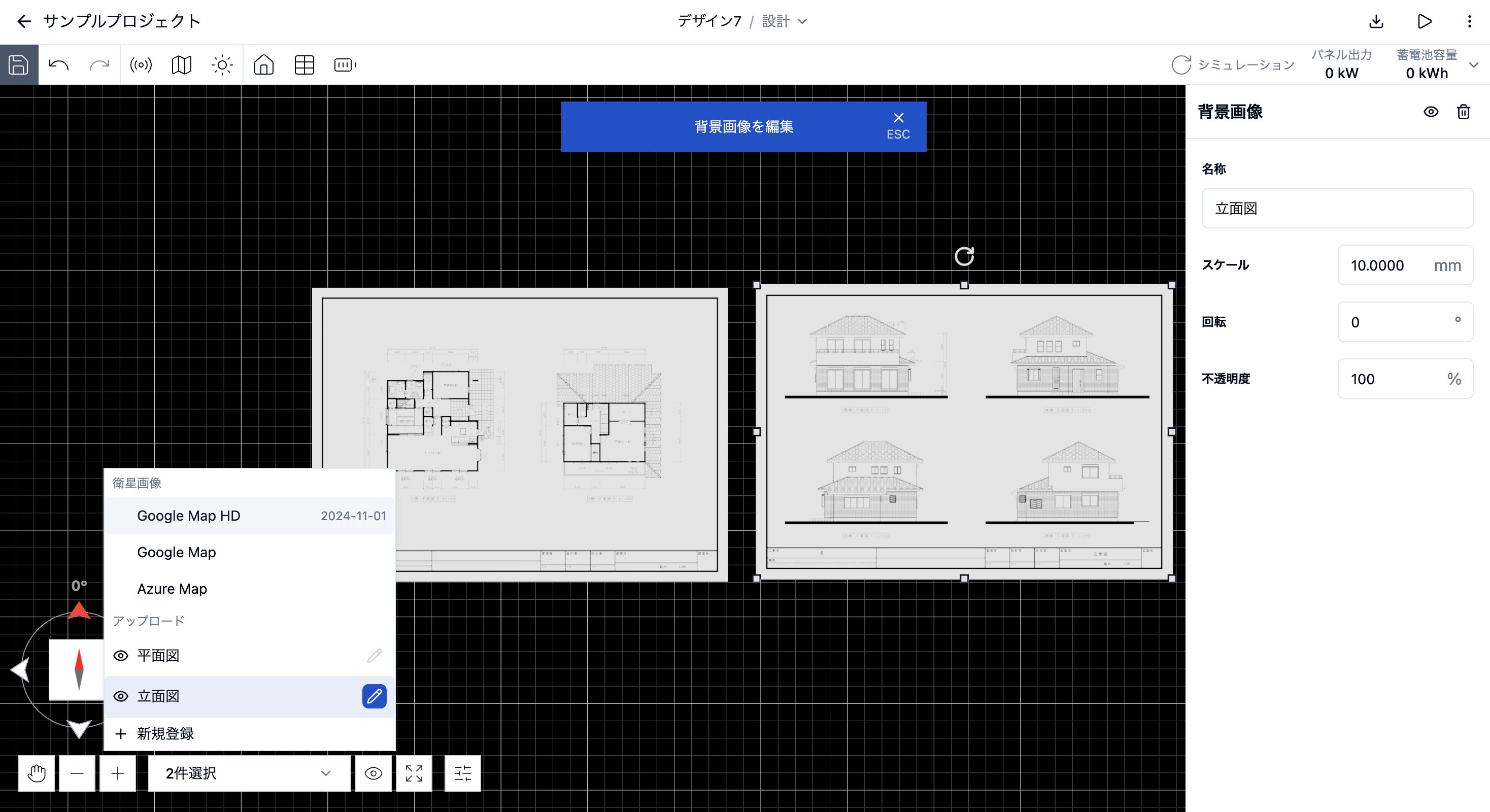

エディタには複数の図面を同時に配置できます。画面左下の画像選択メニューで、各図面の左側にある目のアイコンをクリックすると、表示・非表示を切り替えられます。 CADファイルの場合、画層ごとに表示・非表示を切り替えられます。

図面編集モードで図面をドラッグすると、表示位置を変更できます。

図面を選択した状態で、Deleteを押すと図面を削除できます。誤って削除した場合は、Ctrl + Zで直前の操作を元に戻せます。
