架台を配置する

​

設置条件を指定する

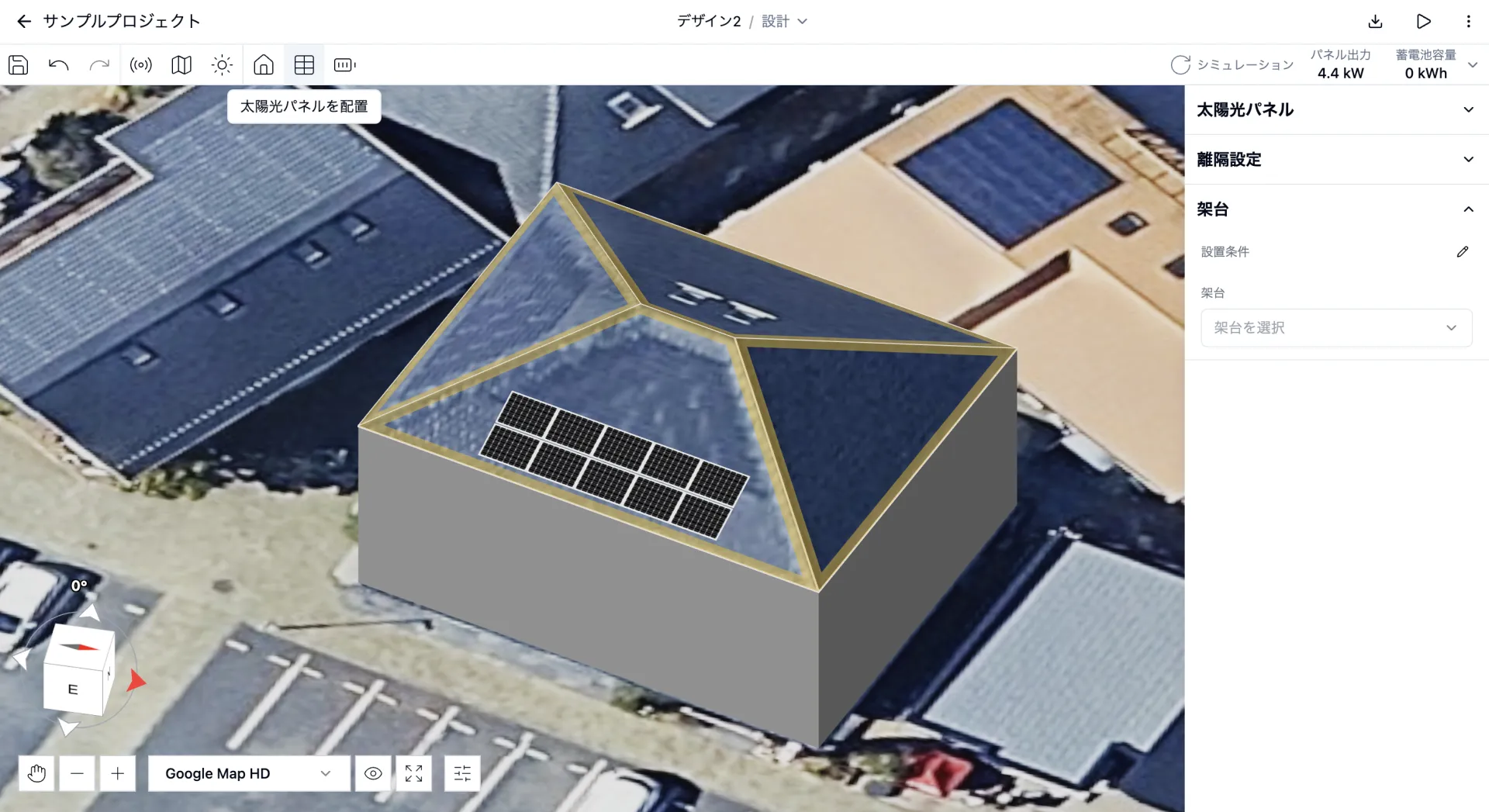

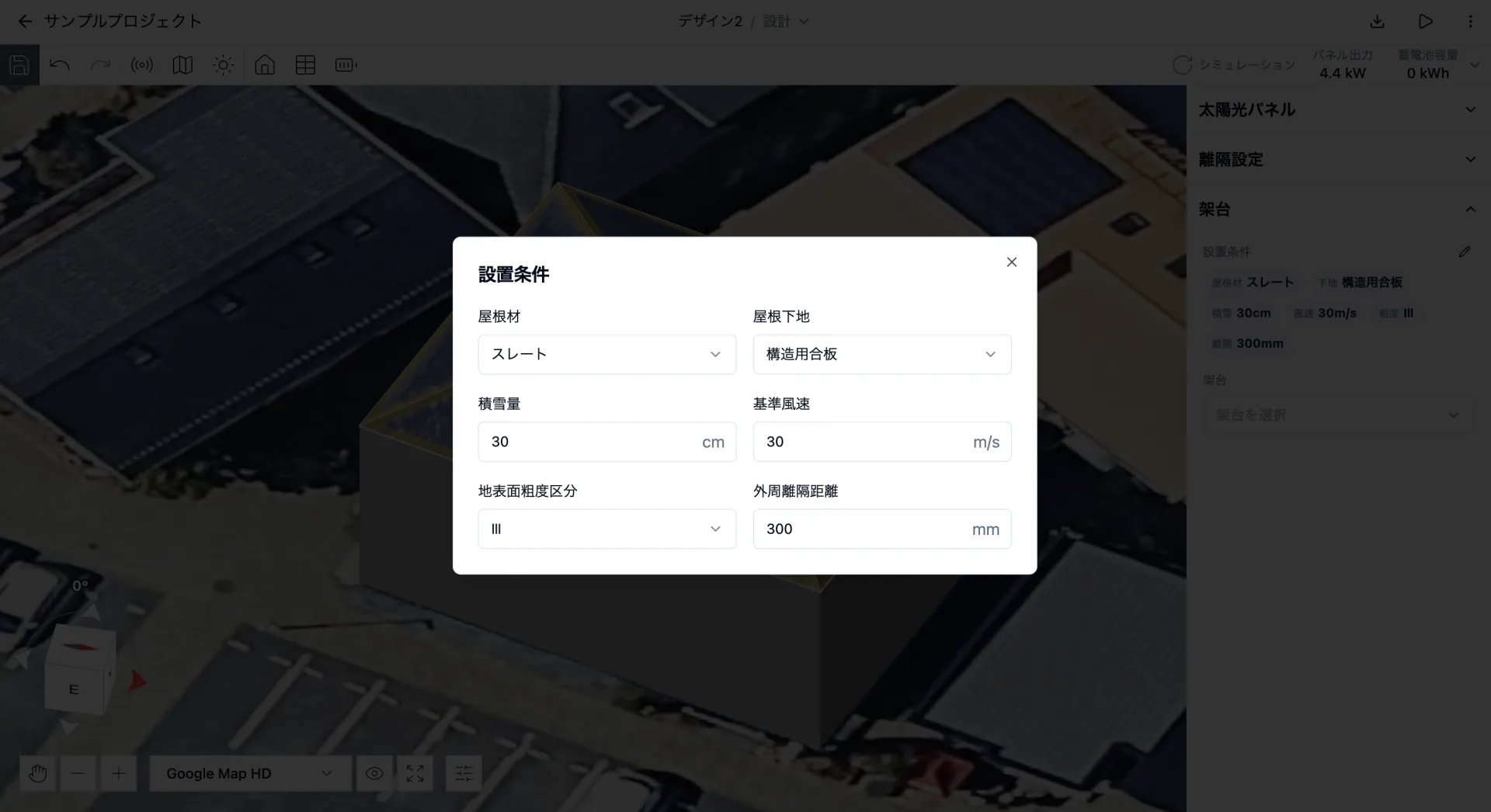

ツールバーのパネルアイコンをクリックすると、太陽光パネルの配置画面に変わります。 架台の設置条件の編集アイコンをクリックし、以下の条件を指定します。 以下の条件は、太陽光パネルを配置した屋根面から自動で取得されます。

​

架台を配置する

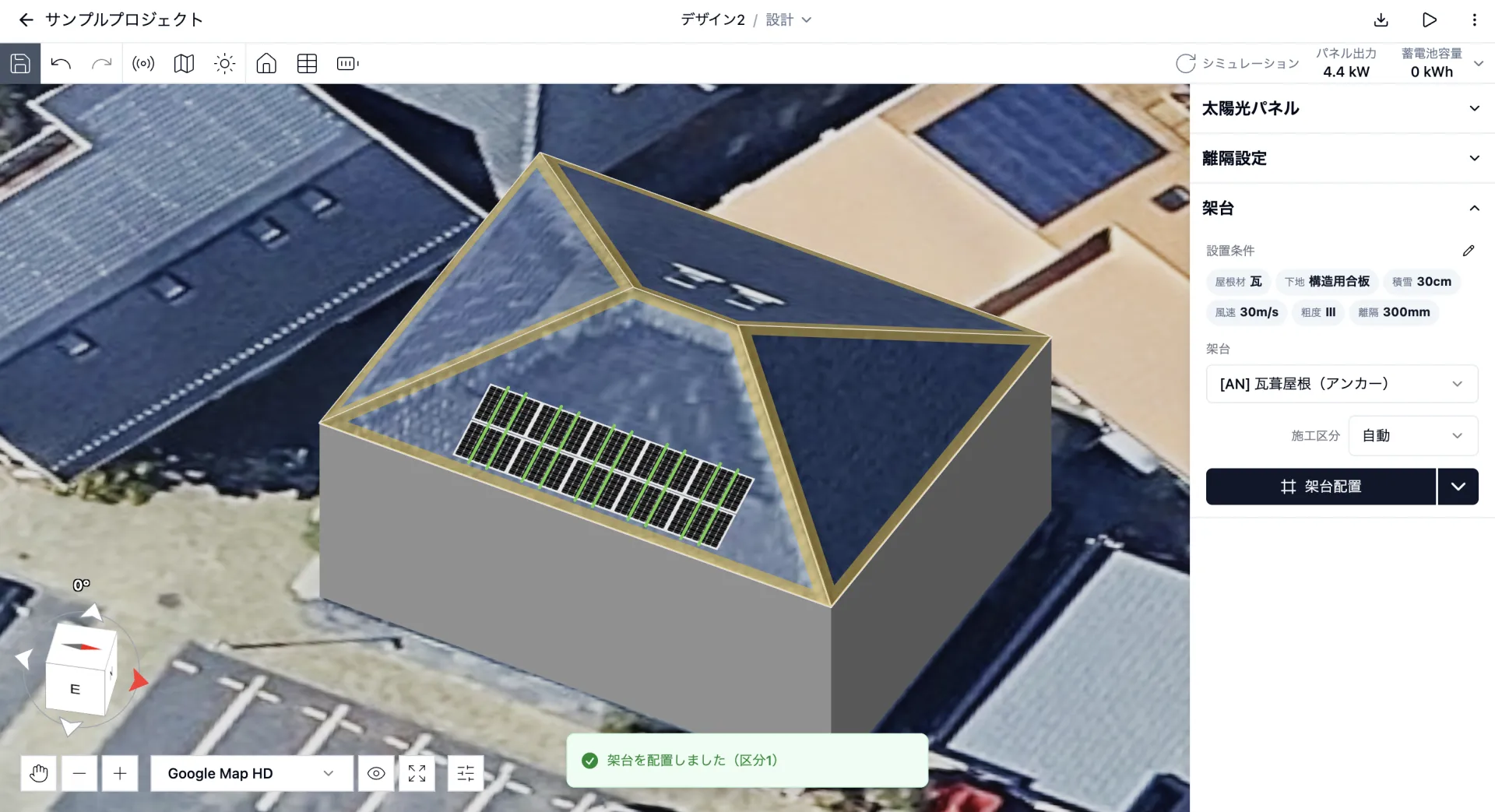

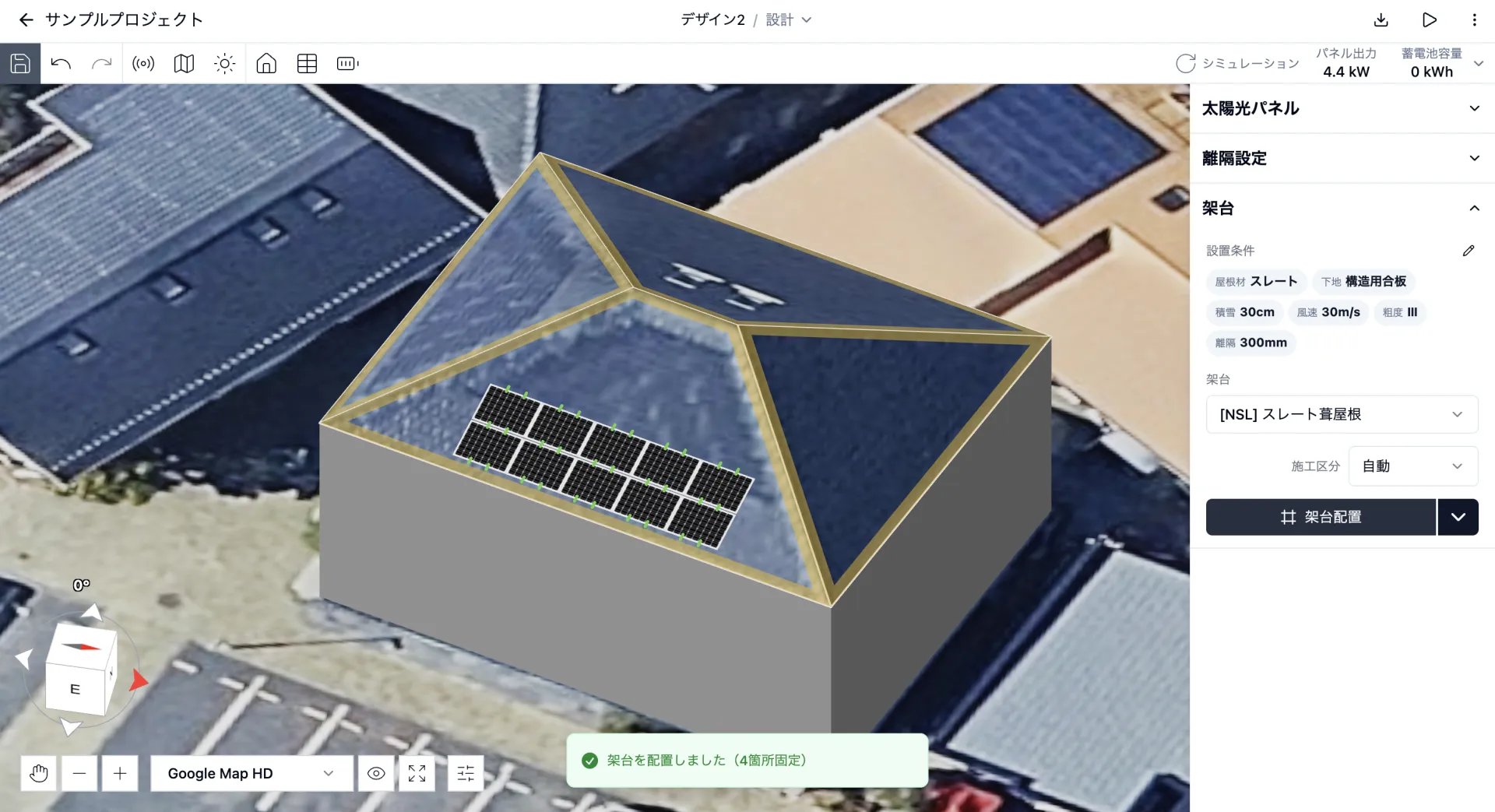

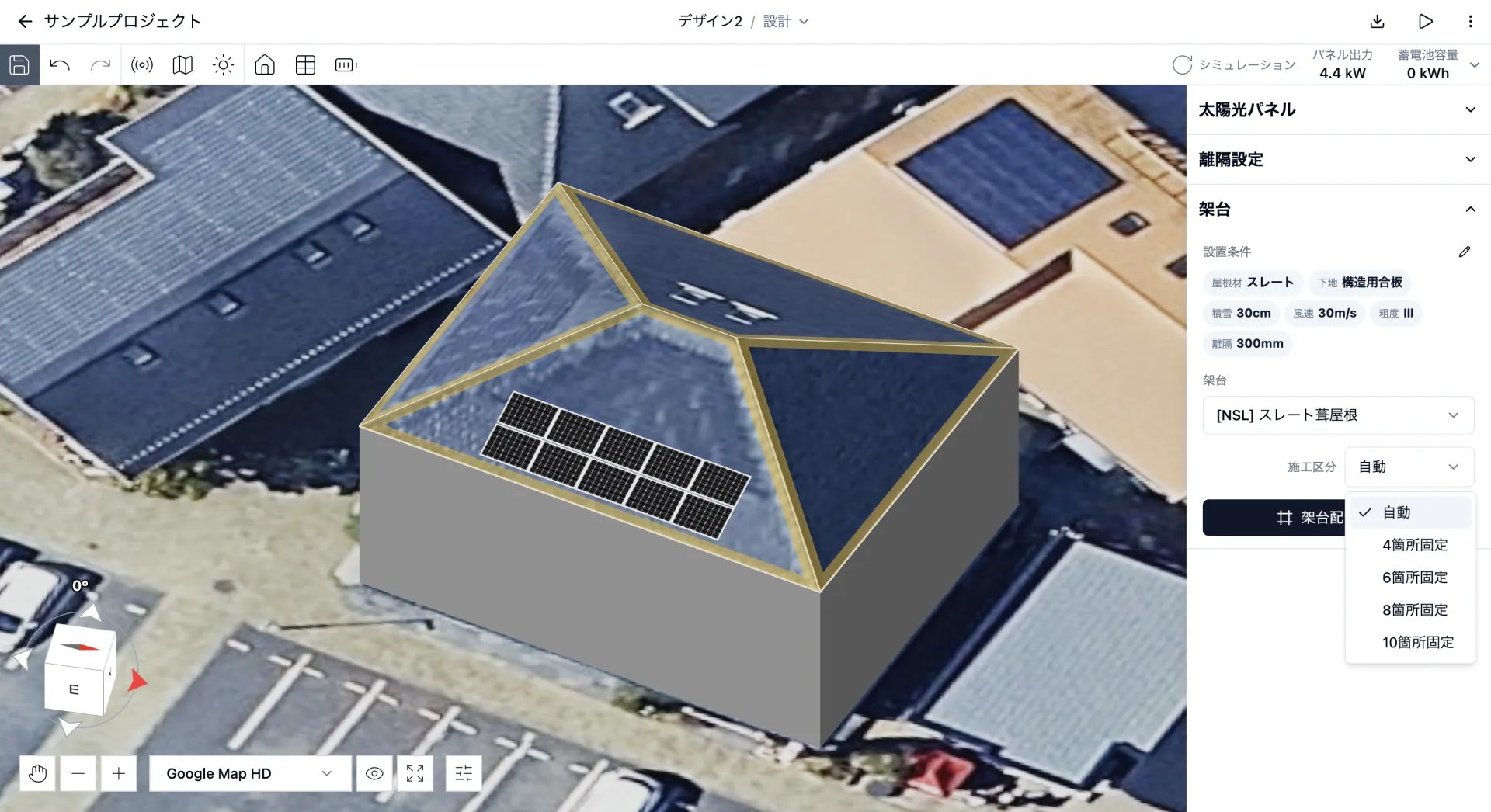

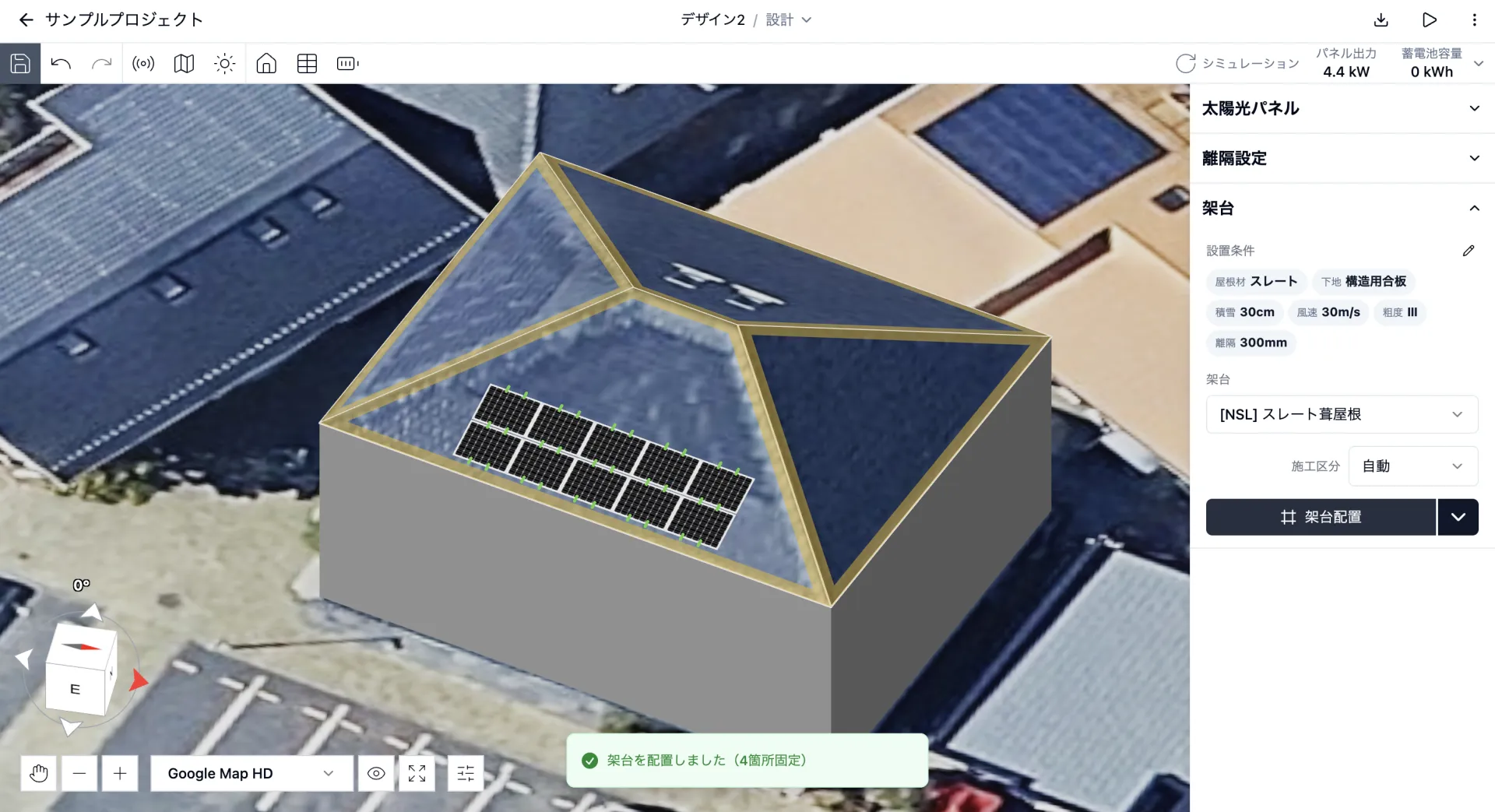

架台のセレクトボックスを開くと、設置条件に適合する架台を選択できます。 施工区分の初期設定は「自動」です。区分表に従い、設置条件に応じた施工区分が自動で割り当てられます。 施工区分を手動で選択することもできます。 「架台配置」をクリックすると、架台が配置されます。ラックレス架台では固定金具の位置が、ラック架台ではラックが緑色で表示されます。

​

架台を編集する

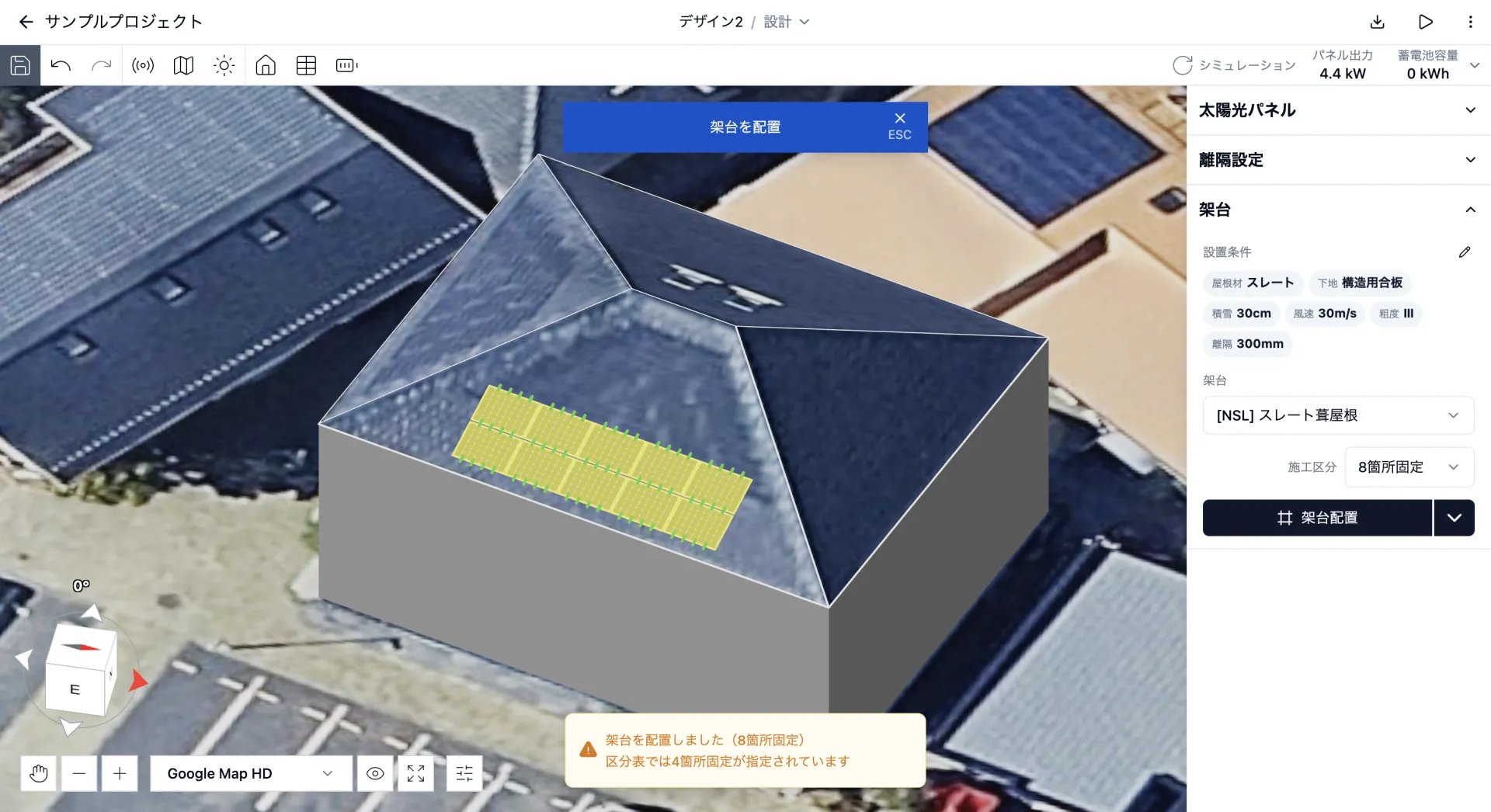

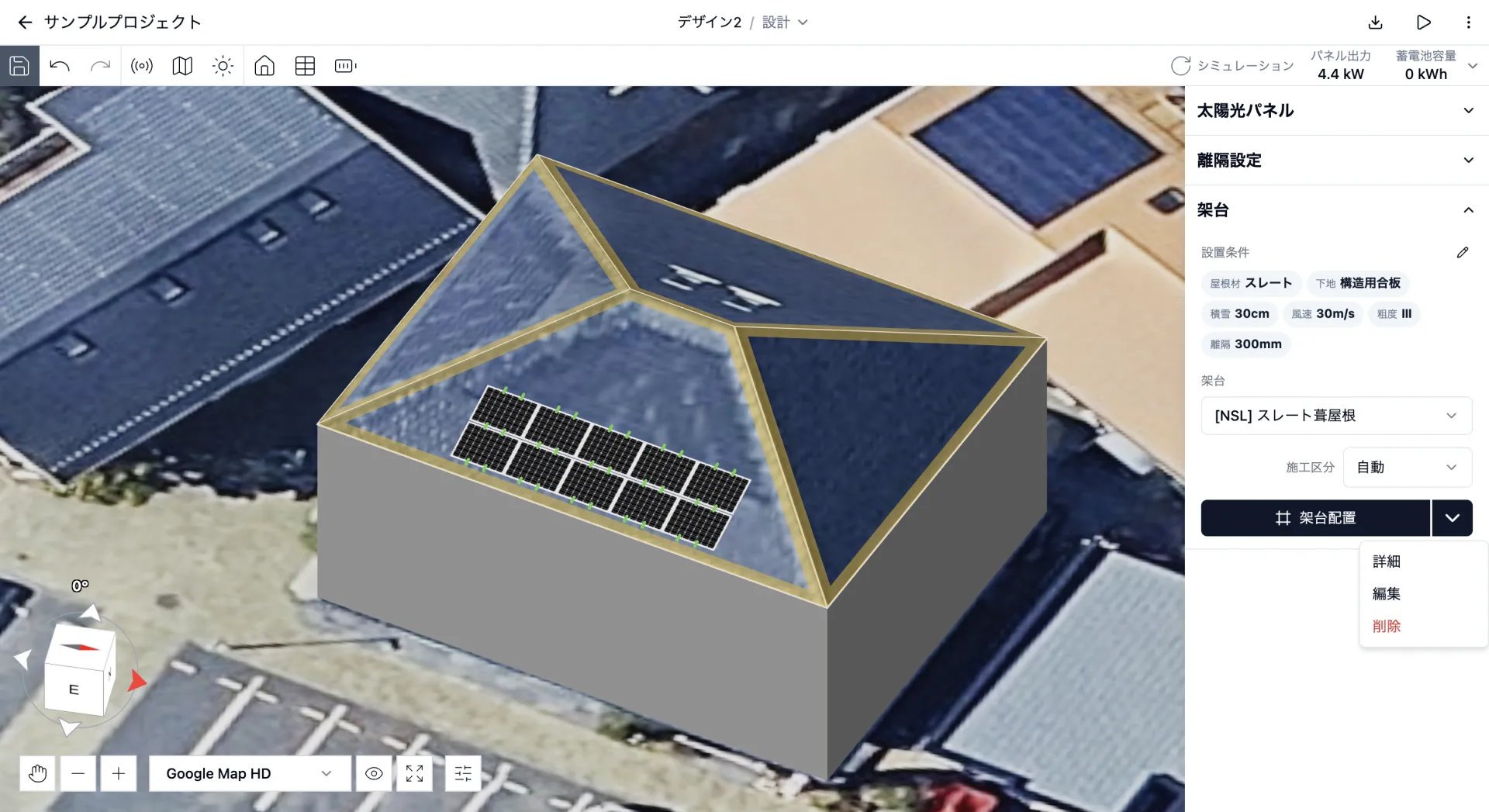

「架台配置」の右側にあるメニューから「編集」を選択すると、手動編集モードに切り替わります。 パネルのまとまり（島）ごとに、架台や施工区分を変更しながら配置できます。区分表と異なる施工区分を選択すると、パネルが黄色になり、画面下部に警告が表示されます。

​

架台図を表示する

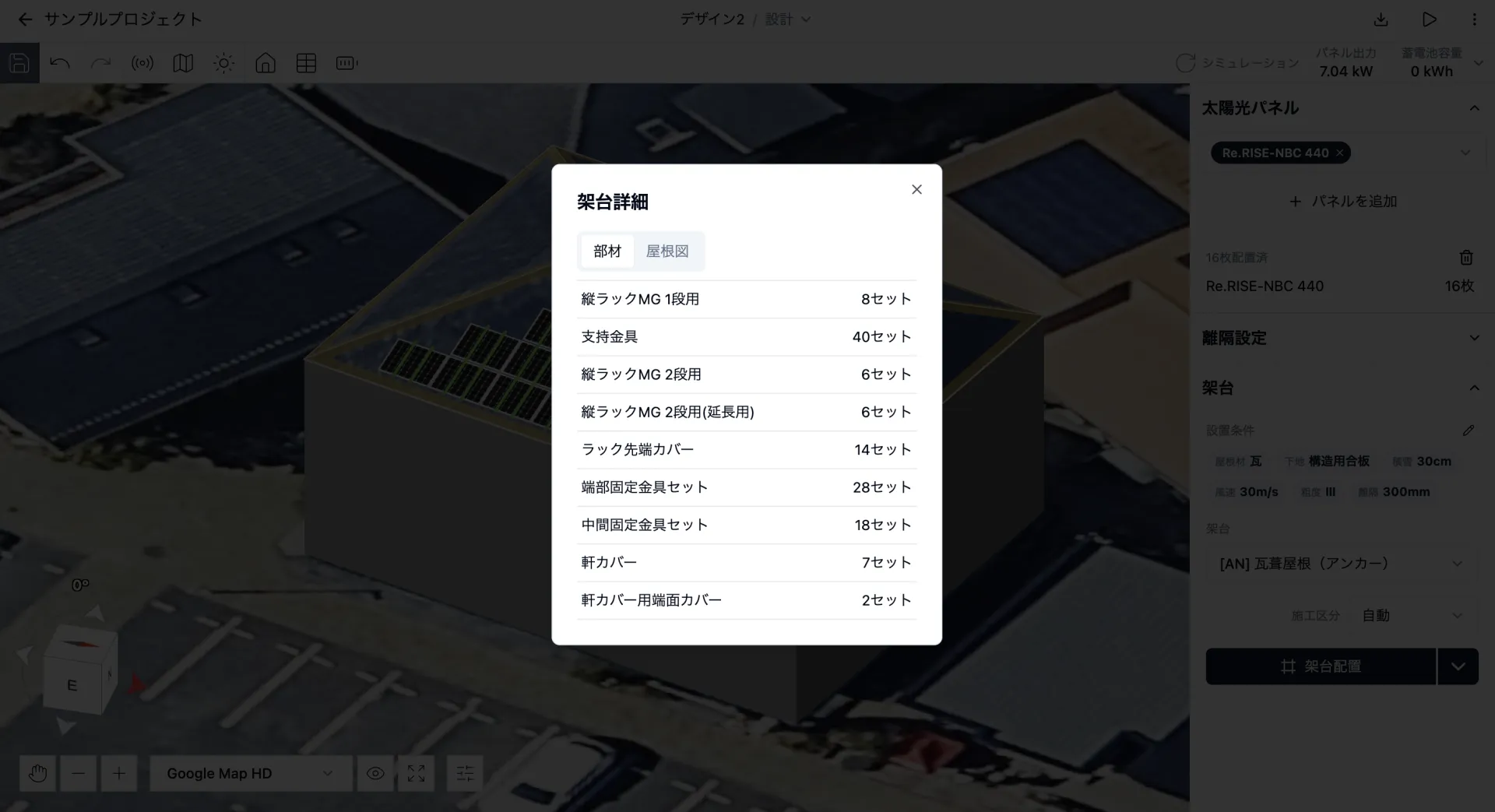

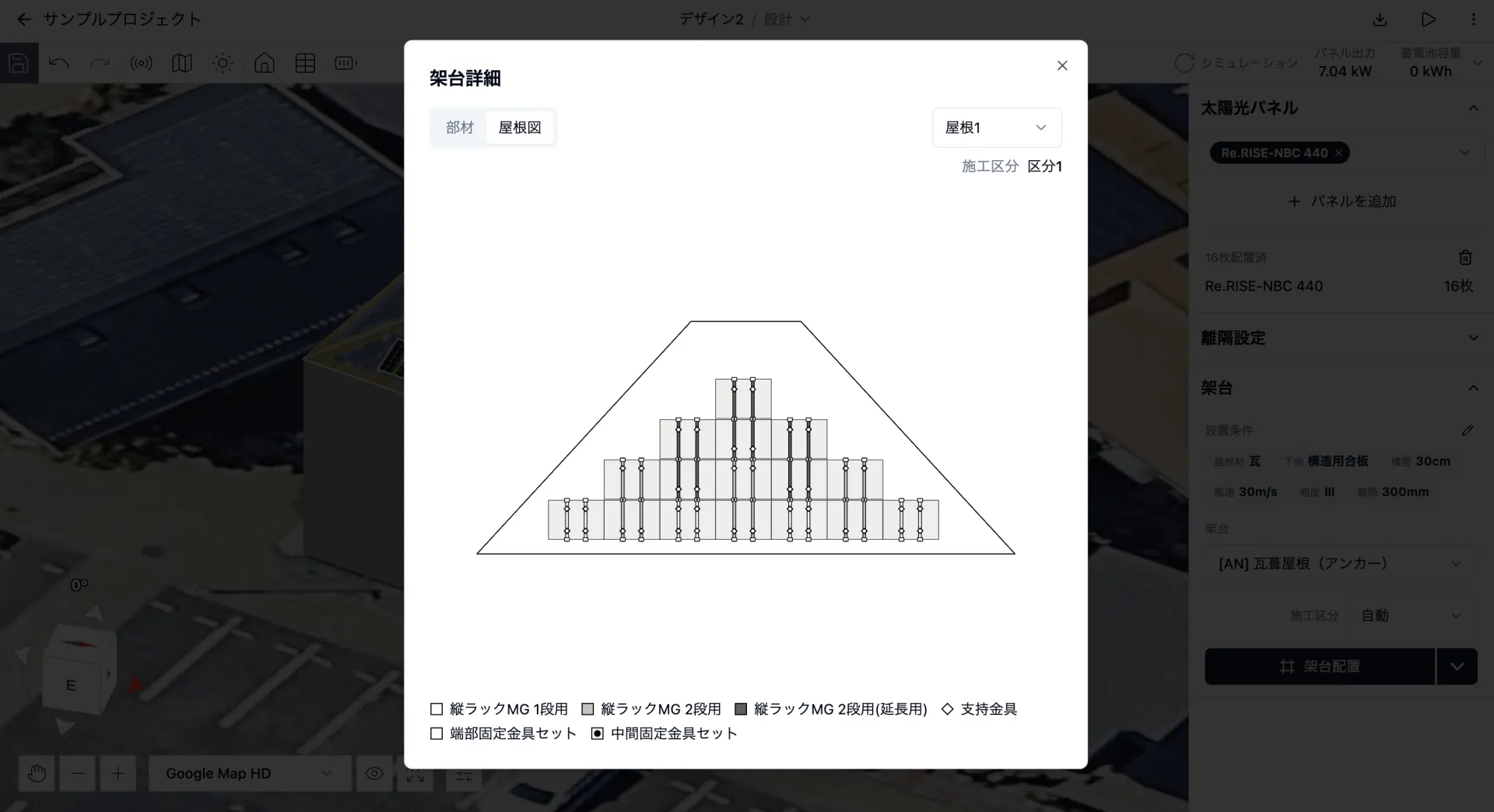

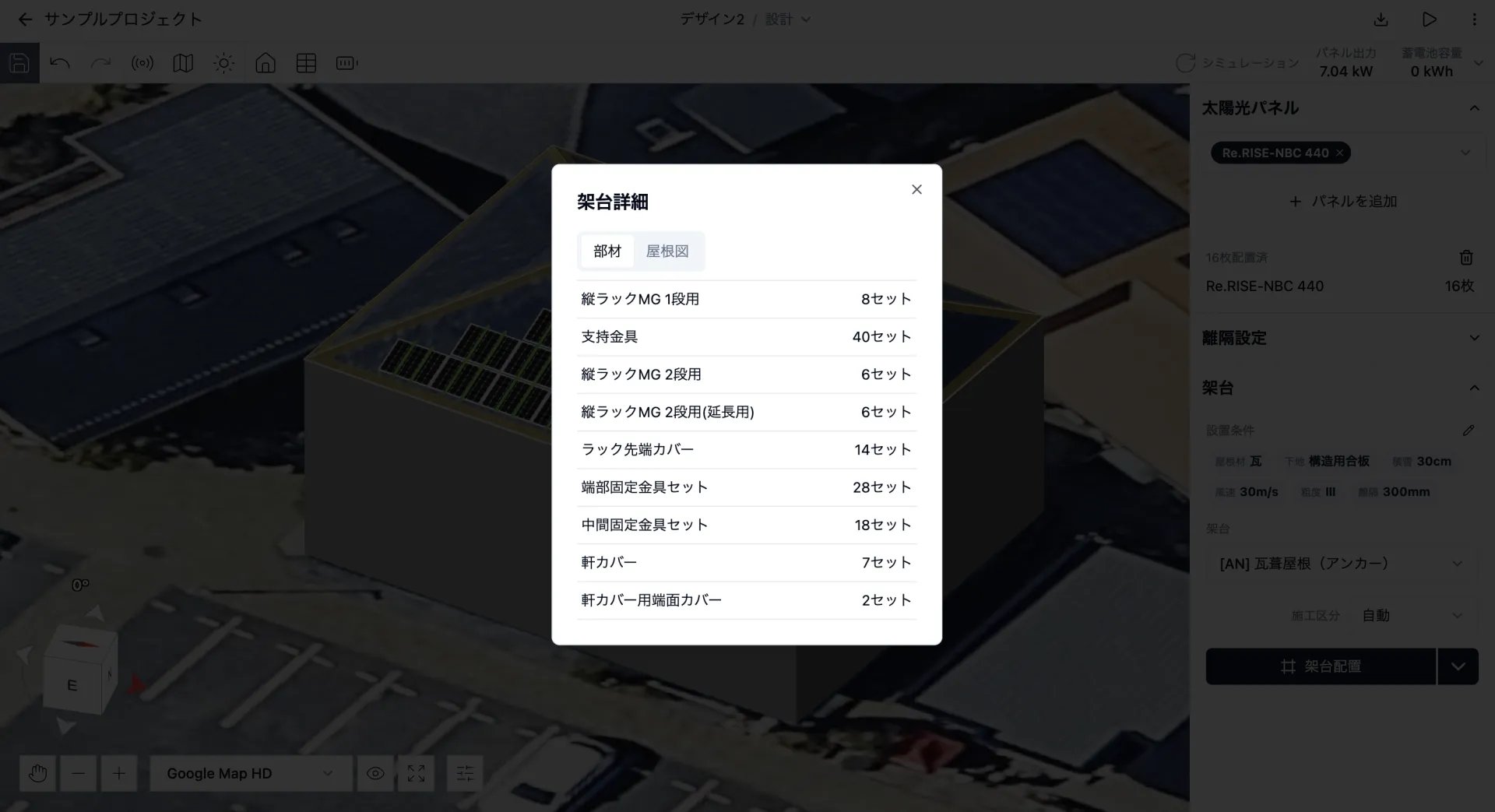

「架台配置」の右側にあるメニューから「詳細」を選択すると、部材表と架台図を確認できます。

​

架台を削除する

「架台配置」の右側にあるメニューから「削除」を選択すると、配置した架台をすべて削除できます。
