エディタの操作方法

太陽光発電システムを直感的に設計できる3Dエディタです。

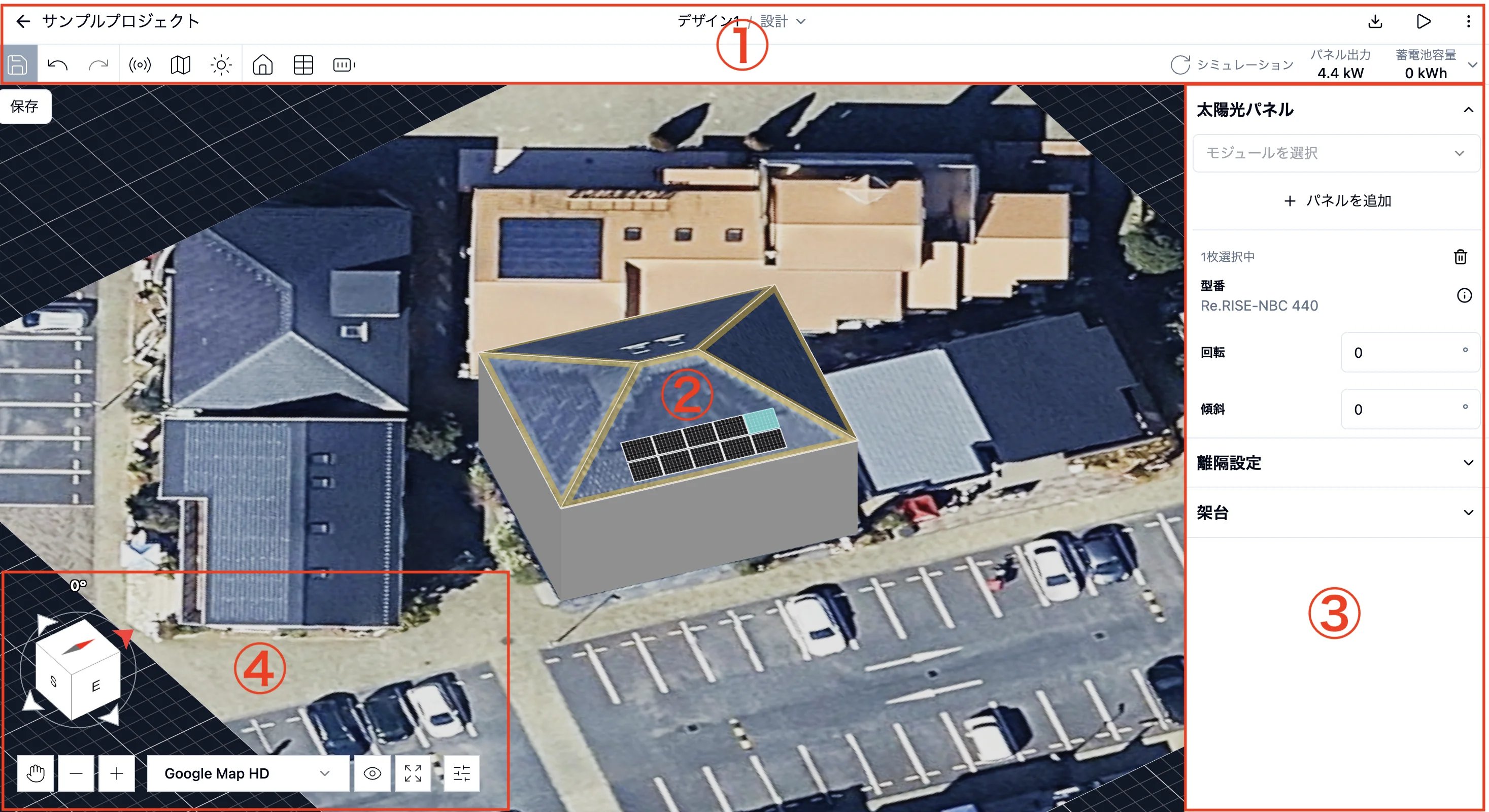

画面構成

設計エディタは、以下の4つの領域で構成されています。

名称	説明
①ツールバー	エディタのモード切り替えや、デザインの操作を行います。
②編集エリア	建物の作成や太陽光パネルの配置を行います。
③サイドパネル	現在のモードに応じて、設定項目やグラフが表示されます。
④表示コントロール	視点の移動や、背景画像の切り替え、表示設定を行います。

編集エリアの3D表示の視点は、以下の操作で調整できます。

やりたいこと	マウス操作	トラックパッド操作
視点を回転する	右クリック + ドラッグ	2本指で押し込みながらドラッグ
表示位置を移動する	マウスホイールクリック + ドラッグ	表示コントロールの手形アイコンをクリックしてからドラッグ
拡大・縮小する	マウスホイール	2本指でピンチイン・ピンチアウト

建物や太陽光パネルなどのオブジェクトは、以下の方法で操作できます。

モードの終了、操作の取り消し、保存は、次のショートカットで行えます。ツールバーやバナーのボタンでも操作できます。
